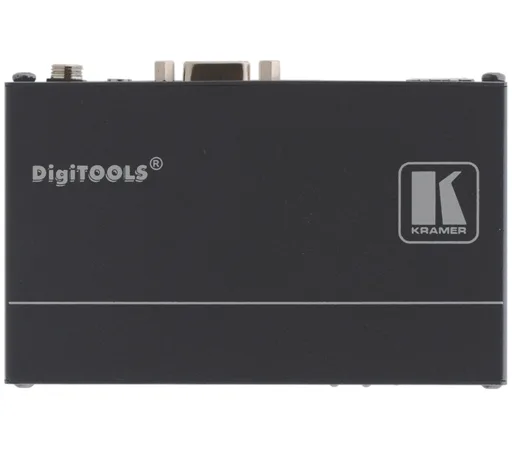

Kramer TP-580TXR

TP-580TXR – высококачественный передатчик сигнала HDMI, двунаправленного интерфейса RS-232 и инфракрасного интерфейса по кабелю на витой паре по технологии HDBaseT™. Он преобразует перечисленные сигналы в сигнал, пригодный для передачи по витой паре, который затем поступает на вход приемника (TP-580RXR). Совместим с HDTV, соответствует требованиям HDCP, а также с другими устройствами, использующими технологию HDBaseT™, например WP-580RXR, WP-580TXR.

Внимание! Данное устройство работает только с кабелями экранированной витой пары (FTP или STP), разделанными на экранированные разъемы RJ45. Использование неэкранированных кабелей UTP не допускается. Кабели экранированной витой пары разделываются на обоих концах кабеля по одной схеме (например, EIA / TIA 568В) – т.н. "прямая" разводка. Неправильная разделка кабеля может привести к необратимому повреждению приборов.

Внимание! Подключение к активному оборудованию Ethernet может привести к выходу из строя всего оборудования. Для подключения используйте только совместимые приборы Kramer.

Основные особенностиМаксимальная скорость передачи данных – до 10,2 Гбит/с (3,4 Гбит/с на канал) в обычном режиме; 4,95 Гбит/с (1,65 Гбит/с на канал) в сверхдальнем режиме

Совместимость с HDTV

Соответствие требованиям HDCP

Технология HDBaseT™

Поддержка HDMI – HDMI версии 1.4 (3D, Deep Color, x.v.Color™, синхронизация видео и звука, несжатые аудиоканалы, Dolby TrueHD, DTS-HD, CEC)

Пропуск сигнала 3D без изменений

Пропуск сигналов EDID/HDCP от источника к дисплею без изменений

Поддержка разрешений 2K и 4K в обычном режиме

Инфракрасный интерфейс, а также двунаправленная передача команд и данных через интерфейс RS-232, дающая возможность дистанционного управления удаленным устройством и получения данных о его состоянии

Дальность передачи до 130 м в обычном режиме, до 180 м в сверхдальнем режиме (с кабелем BC-DGKat623). Реальные значения могут снижаться при увеличении разрешения. Рекомендуется использовать только экранированный кабель (STP), где экран с обеих сторон припаян к заземлению

Максимальная длина линии связи зависит от разрешения сигнала, используемой графической платы и дисплея. Для достижения наилучших результатов рекомендуется использовать кабели Kramer BC-DGKat524, BC-DGKat623 и BC-DGKat7a23. При использовании кабелей 5, 6 и 7 категорий других изготовителей указанные максимальные значения могут снижаться

Светодиодные индикаторы выбора входа, состояния выхода, установленной связи, подачи питания

Компактный корпус Kramer DigiTOOLS® (приборы серии TP). Три прибора устанавливаются рядом в стойку 19" (1U) с помощью адаптера RK-3T

Технические характеристики

Входы 1 – HDMI, тип «А» (розетка)

1 – ИК-сигнал, разъем mJack 3,5 мм (розетка)

1 – RS-232, 9-конт. разъем D-sub (розетка)

Выход 1 – витая пара HDBaseT, разъем RJ-45 (розетка)

Полоса пропускания максимальная скорость передачи данных:

10,2 Гбит/с (3,4 Гбит/c на графический канал) в обычном режиме

4,95 Гбит/с (1,65 Гбит/c на графический канал) в сверхдальнем режиме

Скорость передачи данных…
