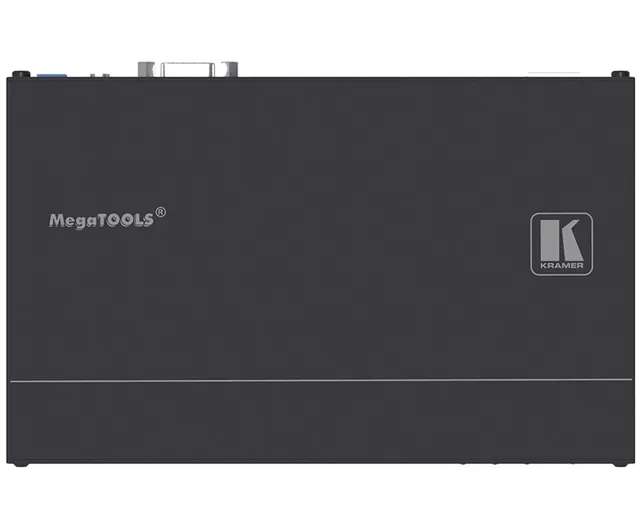

Kramer TP-780TXR

TP-780TXR – передатчик сигналов HDMI с эмбеддированным аудио, Ethernet, RS-232 и ИК-управления по витой паре, позволяющий передавать сигналы интерфейса HDMI и осуществлять двунаправленный обмен данными интерфейсов RS-232, а так же сигналами ИК-управления, по одному кабелю витой пары CAT6. Технология HDBaseT. Дальность передачи сигналов 2K – до 70 метров, сигналов 4K/60 (YUV 4:2:0) UHD – до 40 метров.

Основные особенностиТехнология HDBaseT™

Поддерживает разрешения HDTV до 4K, 60 Гц (4:2:0)

Удовлетворяет требованиям HDCP

Использует технологию Power over Ethernet для подачи питания по витой паре HDBaseT

TP-780TXR обеспечивает питание совместимого приемника TP-780RXR

Сквозная передача данных Ethernet

Поддержка HDMI: Deep Color, x.v.Color, Lip-Sync, вложенное несжатое многоканальное аудио, кодеки Dolby TrueHD, DTS-HD, сигналы протокола управления CEC

Сквозная передача 3D-сигналов и данных EDID

Двунаправленные интерфейсы RS-232 и ИК

Расстояние передачи – до 130 м для 2K-сигналов и до 100 м для 4K в стандартном режиме; до 180 м для сигналов 1080p/60 Гц (24 бит) в сверхдальнем режиме с использованием кабелей Kramer BC-HDKat6a

Для достижения максимально возможной дальности рекомендуется использовать кабели Kramer BC-HDKat6a. При использовании кабелей других производителей указанные значения могут снижаться. Фактическое расстояние передачи/приема зависит от разрешения сигнала, характеристик источника и дисплея

Светодиодные индикаторы наличия сигнала на входе и выходе, связи, питания

Компактный корпус Kramer MegaTOOLS®, возможна установка в 19″ стойку при использовании опционального адаптера RK-T2B (1U по высоте, 1/2U по ширине)

Технические характеристики

Входы 1 – HDMI, тип А (розетка)

Выходы 1 – витая пара HDBaseT, разъем RJ45 (розетка)

Порты 1 – Ethernet, разъем RJ45 (розетка)

1 – RS-232, разъем D-sub D9 (розетка)

1 – ИК, разъем mJack 3,5 мм (розетка)

Полоса пропускания видеоусилителя 10,2 Гбит/с

Поддерживаемые стандарты HDMI 1.4, HDCP 1.4

Поддерживаемые разрешения вплоть до 4K/60 Гц – 4:2:0

Скорость передачи через RS-232 115200 бит/с

Питание 48 В, 280 мА

Диапазон рабочих температур 0... 40 °С

Диапазон температур хранения -40... 70 °С

Габаритные размеры (ШхГхВ) 188 х 115 х 25 мм

Масса 0,6 г

В комплектеПередатчик TP-780TXR – 1 шт.

Блок питания (48 В, 1.36 А) – 1 шт.

Руководство пользователя

Сфера примененияКонференц-залы и залы заседаний

Образовательные учреждения

Отели

Видеостудии

Прокатное оборудование

Дополнительная информация о

TP-780TXR Руководство пользователя на английском языке
