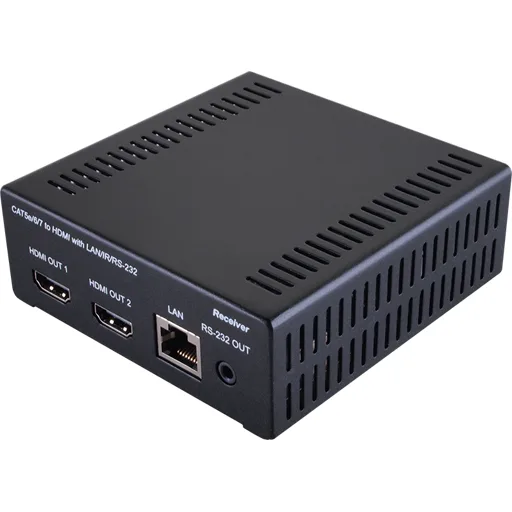

CYPRESS CHDBR-2HE

CHDBR-2HE – приемник сигналов HDMI разрешением до 4Kx2K, Ethernet, двунаправленного интерфейса RS-232 и инфракрасного управления из витой пары, с двумя выходами HDMI. Получает от передатчика сигналы перечисленных интерфейсов в формате, пригодном для передачи по кабелю витой пары, производит их обратное преобразование и выдает на соответствующие выходы. Два синхронизированных выхода HDMI позволяют выводить видеосигнал на дополнительное устройство отображения, помимо основного. Дистанция приема по кабелю витой пары CAT5e/6/7 – до 100 метров. Поддерживает видеосигналы в 3D-форматах. Технология HDBaseT 5Play™. Соответствует требованиям HDCP.

Основные особенностиСоответствует спецификациям HDMI, DVI, HDCP

Скорость передачи данных до 3 Гбит/с

Два синхронизированных выхода HDMI

Поддерживает 3D

Поддерживает множество разрешений компьютерного графического сигнала до WUXGA и HDTV до 4K x 2K (3840x2160 с частотой 30 Гц и 4096x2160 с частотой 24 Гц)

Поддерживает форматы аудио LPCM 7.1CH, Dolby TrueHD, Dolby Digital Plus и DTS-HD Master Audio с частотой дискретизации до 192 кГц

Длина линии приема по одному кабелю витой пары CAT5e, 6 или 7 – до 100 метров

Скорость передачи данных через Ethernet – до 100 Мбит/с

Поддержка HDBaseT 5Play™ – передача по одному кабелю витой пары видео и аудио высокой четкости, Ethernet и сигналов управления (двунаправленный ИК и RS-232), питание по кабелю витой пары

Двунаправленное питание по кабелю витой пары позволяет обходиться без дополнительного источника питания для совместимого передатчика

Технические характеристики

Входы 1 – витая пара HDBaseT, разъем RJ45 (розетка)

1 – витая пара Ethernet, разъем RJ45 (розетка)

1 – ИК-приемник, разъем mJack 3,5 мм (розетка)

1 – Mini USB (для обслуживания), тип «B» (розетка)

Выходы 2 – HDMI, тип «А» (розетка)

1 – ИК-излучатель, разъем mJack 3,5 мм (розетка)

1 – RS-232, разъем mJack 3,5 мм (розетка)

Полоса пропускания видео 340 МГц (10,2 Гбит/c)

Длина линии приема по кабелю витой пары до 100 метров

Длина линии передачи по кабелю HDMI до 10 метров с разрешением 1080p и 8-/12-разрядной глубиной кодирования цвета

Поддерживаемые разрешения до 4K x 2K (3840x2160 с частотой 30 Гц и 4096x2160 с частотой 24 Гц) и WUXGA

Частота сигналов ИК 30–50 кГц

Защита от электростатических разрядов ±8 кВ (через воздух), ±4 кВ (при касании)

Корпус металлический черного цвета

Индикаторы питание, наличие соединения

Рабочая температура 0...+40 °C

Температура хранения -20... +60 °C

Относительная влажность воздуха от 20% до 90% без конденсации

Питание 24 В / 1,25 А

Потребляемая мощность 10 Вт

Габаритные размеры (Ш x Г x В) 100 x 112 x 38 мм

Масса 0,282 кг

В комплекте блок питания, ИК-приемник, ИК-излучатель, переходный кабель с разъем mJack 3,5 мм на разъем D-sub D9 (вилка – розетка)
