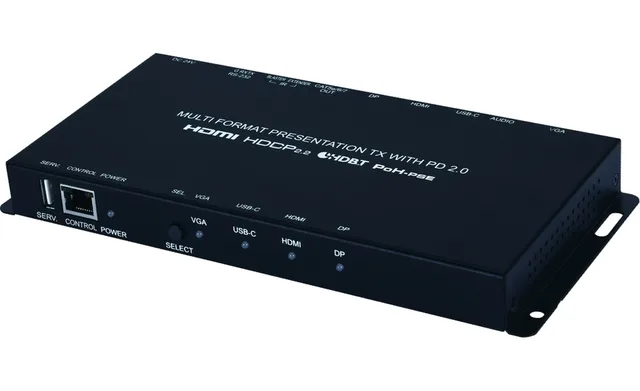

CYPRESS CH-1539TXPLPD

CH-1539TXPLPD – передатчик и автоматический коммутатор сигналов HDMI, DisplayPort, USB Type-C c HDCP 1.4 (2.2), VGA и стереоаудио, инфракрасного управления и RS-232 в витую пару HDBaseT с передачей питания 48 В (технология PoH – Power over HDBaseT). Поддерживает разрешения входного сигнала до 4K/60 для HDMI, DP и USB Type-C, WUXGA для VGA, в устройстве есть комплексное управление EDID. Расстояние передачи сигнала 1080p по одному кабелю витой пары CAT5e или 6 – до 70 м, сигнала 4K – до 40 м. Через разъем Type-C можно запитывать подключенные устройства мощностью до 60 Вт. Управление прибором осуществляется с использованием кнопок на лицевой панели, по RS-232 и IP (Telnet, web-интерфейс).

Совместимость с HDMI 2.0, DisplayPort 1.4 и DVI 1.0

Поддержка стандартам HDCP 1.x и 2.2

Входы HDMI, DisplayPort, VGA с аналоговым аудио и USB Type-C Выход HDBaseT

Ручная или автоматическая коммутация с определением «горячего» подключения и функции Last Memory

Цифровые входы поддерживают разрешения до 4K UHD, 60 Гц (4:4:4, 8 бит) при скорости 18 Гбит/с Вход VGA поддерживает разрешение до WUXGA (RB)

Звук с аналогового входа аудиостерео для VGA автоматически эмбеддируется в результирующий выходной сигнал

Выход HDBaseT поддерживает разрешения до 4K, 60 Гц (4:2:0, 8 бит) или 4K, 30 Гц (4:4:4, 8 бит). Сигналы с источников 4K, 50/60 Гц (4:4:4, 8 бит) или 4K при любой частоте с глубиной цвета 10/12 бит автоматически преобразуются в 1080p

Конвергенция HDBaseT: HD-видео и аудио, PoH, сигналы управления (RS-232 и двунаправленный ИК)

Выход HDBaseT используется для передачи видео, аудио и данных по одному кабелю витой пары Cat.5e/6/7, расстояние передачи: 60 м — 1080p по кабелю Cat.5e/6

70 м — 1080p по кабелю Cat.6a/7

40 м — 4K/60 по кабелю Cat.6a/7

35 м — 4K/60 по кабелю Cat.5e/6

Сквозная передача вложенного звука в форматах 8-канального LPCM, Bitstream и HD Bitstream

Передает (PsE) стандартное питание PoH (Power over HDBaseT) при подключении к совместимым HDBaseT-приемниками (PD)

Простейшая автоматизация на базе команд протокола CEC

Расширенное управление EDID-блоками

Порт USB Type-C подает до 60 Вт питания подключенному устройству

Управление кнопками с лицевой панели, через графический веб-интерфейс, по протоколу Telnet и RS-232

Сфера примененияДомашний кинотеатр

Лектории, учебные аудитории и классы

Шоурумы

Переговорные, презентационные залы

Спецификации HDBaseT

1.0

Входы

1 – HDMI, тип A (розетка)

1 – DisplayPort, разъем DP 20-pin (розетка)

1 – USB, тип C (розетка)

1 – VGA, разъем D-Sub HD15 (розетка)

1 – аудиостерео, разъем miniJack 3,5 мм (розетка)

1 – ИК, разъем miniJack 3,5 мм (розетка)

Выходы

1 – витая пара HDBaseT, разъем RJ45 (розетка)

1 – ИК, разъем miniJack 3,5 мм (розетка)

Порты

1 – Ethernet, разъем RJ45 (розетка)

1 – RS-232, клеммный блок

1 – RS-232 для HDBaseT, клеммный блок

1 – USB (сервисный), тип A (розетка)

Пропускная способность

18 Гбит/с для HDMI, DisplayPort, USB-C

10,2 Гбит/с для HDBaseT

Полоса пропускания

VGA: 153 МГц

Максимальное разрешение

4K, 60 Гц

Спецификации HDMI

2.0

Спецификации DisplayPort

1.4

Сп…
