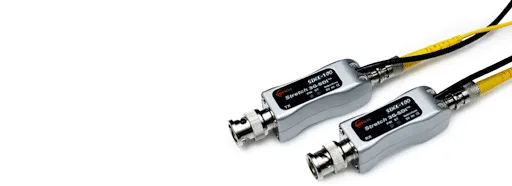

Opticis SDIX-100C-TR

SDIX-100C-TR – комплект устройств для передачи сигналов 3G-SDI по оптоволокну, позволяет организовать линию передачи сигналов цифровых последовательных интерфейсов SDI, HD-SDI, 3G-SDI и DVB-ASI по оптоволоконному кабелю на расстояние до 30 000 метров. Поддерживает передачу сигналов в форматах высокой четкости до 1080p. Передача сигналов осуществляется по одному оптоволоконному кабелю с разъемами ST. Оба модуля выполнены в миниатюрных корпусах и рассчитаны на непосредственное подключение к источнику и приемнику SDI-сигнала. Модули оснащены светодиодной индикацией питания и наличия подключения. Приемный модуль дополнительно оснащен функцией перетактирования сигнала. Комплект обеспечивает полную гальваническую развязку между источником и приемником сигналов. Рекомендуется к применению для передачи сигналов в мобильных и стационарных вещательных студиях.

Основные особенностиМодули выполнены в миниатюрных корпусах, рассчитаны на непосредственное подключение к источнику и приемнику сигнала

Поддерживает передачу сигналов цифровых последовательных интерфейсов SDI, HD-SDI, 3G-SDI и DVB-ASI

Позволяет передавать сигналы с пропускной способностью до 3 Гбит/с по одному оптоволоконному кабелю с разъемами ST

При использовании кабелей на основе многомодового оптоволокна 50 (62.5)/125 мкм дальность передачи сигналов может достигать 300 м, и 30 км при использовании кабелей на основе одномодового 8 (9) /125 мкм оптоволокна

Приемный модуль оснащен функцией перетактирования сигнала на выходе

Для предотвращения случайных отключений разъемы питания модулей снабжены резьбовой фиксацией

Передача сигналов по оптоволоконной линии гарантирует невосприимчивость к электромагнитным помехам

Приемный и передающий модули комплекта SDIX-100C-TR можно использовать совместно с модулями VT-1xx и VR-100, выпускаемыми для корпуса BR-100

Для крепления модулей в стандартную 19″ стойку дополнительно поставляется корпус BR-300, вмещающий до 12-ти модулей

Технические характеристики

SDIX-100C-TX – передатчик

Входы 1 – SDI, HD-SDI, 3G-SDI, DVB-ASI, разъем BNC (розетка)

Выходы 1 – оптоволоконный кабель, разъем ST (розетка)

SDIX-100C-RX – приемник

Входы 1 – оптоволоконный кабель, разъем ST (розетка)

Выходы 1 – SDI, HD-SDI, 3G-SDI, DVB-ASI, разъем BNC (розетка)

Пропускная способность до 3 Гбит/с

Используемая длина волны лазера 1310 нм

Бюджет оптической мощности 11 дБ

Поддерживаемые спецификации SDI, SMPTE 259M, 270 Мбит/с

HD-SDI, SMPTE 292M, 1.485 Гбит/с

3G-SDI, SMPTE 424M, 2.97 Гбит/с

DVB-ASI, 270 Мбит/с

Уровень сигнала на входе/выходе 800 мВ

Волновое сопротивление 75 Ом

Индикация питание, наличие сигнала

Материал корпуса металл

Диапазон рабочих температур -20... +70 °C

Диапазон температур хранения -30... +85 °C

Относительная влажность 5... 95% (без конденсации)

Питание 5 В, 1.5 Вт

Габаритные размеры 20 x 20 x 84 мм

В комплектеПередатчик SDIX-100C-TX – 1 шт.

Приемник SDIX-100C-RX – 1 шт.

Блок питания ~110-230 В, 50/60 Гц, 0.6 А на 5 В, 1.5 А – 2 шт.

Транспортировочный пластиковый кейс – 1 шт.

Руководство пользователя
