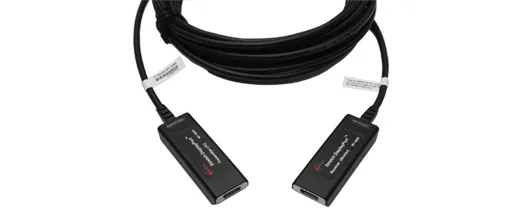

Opticis M1-5000-10

M1-5000 – оптоволоконный гибридный кабель для передачи сигналов интерфейса DisplayPort. Кабель содержит четыре оптических и пять экранированных медных жил, заключенных в общую негорючую ПВХ-оболочку. На концах кабеля установлены миниатюрные модули, выполняющие преобразование сигналов интерфейса DisplayPort для передачи и приема по оптоволоконной линии. Данные каналов интерфейса передаются по четырем многомодовым оптоволоконным жилам, обеспечивающим пропускную способность до 2,7 Гбит/с на канал. Таким образом, обеспечивается передача сигналов компьютерной графики с разрешением до 2560x1600 с частотой обновления 60 Гц и 36-разрядной глубиной кодирования цвета. Сигналы сервисного канала передаются по медным проводникам, обеспечивая поддержку VESA-спецификаций для EDID и MCCS-стандартов. Кабели M1-5000 с поддержкой передачи данных сервисного канала выпускаются в ассортименте длин от 10 до 100 м, другие варианты доступны под заказ.

Основные особенностиОбеспечивает пропускную способность 10,8 Гбит/с (2,7 Гбит/с на канал)

Позволяет организовать линию передачи сигналов компьютерной графики с разрешением до 2560x1600/60 и 36-разрядной глубиной кодирования цвета

Поддерживает двунаправленную передачу данных сервисного канала с пропускной способностью до 1 Мбит/с

Гибридная структура кабеля обеспечивает возможность передачи сигнала на расстояние до 100 м: графических данных – по оптоволоконной линии, сигналов сервисного канала и питания – по медным жилам

Передающий и принимающий модули оснащены разъемами для подключения внешнего блока питания, поставляемого в комплекте

Кабели серии M1-5000 не предназначены для перманентной закладки в стены или иные конструкции

Соответствует спецификации DisplayPort 1.1

Технические характеристики

Входы 1 – DisplayPort, разъем DP 20-pin (розетка)

Выходы 1 – DisplayPort, разъем DP 20-pin (розетка)

Пропускная способность 10,8 Гбит/с

Максимальное разрешение передаваемого сигнала 2560x1600 (60 Гц)

Толщина внешней оплетки кабеля 7,2 мм

Минимальный радиус изгиба кабеля 154 мм

Допустимая растягивающая нагрузка на кабель 180 Н

Усилие отсоединения модуля от кабеля 137 Н

Диапазон рабочих температур 0... +50 °C

Диапазон температур хранения -30... +70 °C

Относительная влажность 10... 85% (без конденсации)

Индикация питание

Питание 5 В, 10 Вт

Габаритные размеры (ШxГxВ) 100 x 35 x 16 мм (приемный/передающий модули, каждый блок)

В комплектеКабель оптоволоконный гибридный M1-5000 – 1 шт

Кабель Display Port, разъемы DP 20-pin (вилка – вилка), длина 0,5 м – 2 шт

Блок питания ~100-240 В, 50/60 Гц, 0.1 А на 5 В, 1 А – 1 шт

Руководство пользователя – 1 шт
