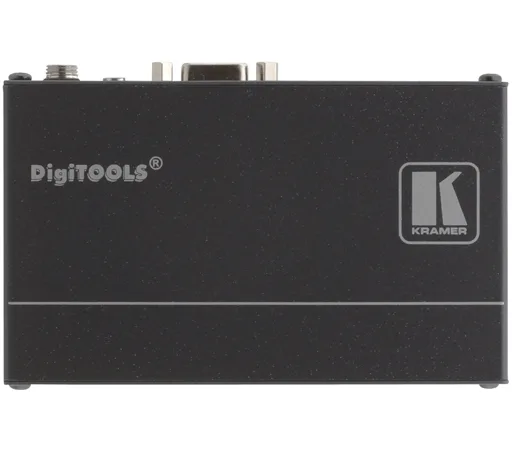

Kramer TP-580R

TP-580R – высококачественный приемник сигнала HDMI, двунаправленного интерфейса RS-232 и инфракрасного интерфейса по кабелю на витой паре по технологии HDBaseT™. Получает от передатчика TP-580T перечисленные сигналы, преобразованные в пригодный для передачи по витой паре сигнал, производит их преобразование в исходные форматы. Совместим с HDTV, соответствует требованиям HDCP, а также с другими устройствами, использующими технологию HDBaseT™, например WP-580R, WP-580T.

Внимание! Данное устройство работает только с кабелями экранированной витой пары (FTP или STP), разделанными на экранированные разъёмы RJ-45. Использование неэкранированных кабелей UTP не допускается. Кабели экранированной витой пары разделываются на обоих концах кабеля по одной схеме (например, EIA / TIA 568В) – т.н. "прямая" разводка. Неправильная разделка кабеля может привести к необратимому повреждению приборов.

Внимание! Подключение к активному оборудованию Ethernet может привести к выходу из строя всего оборудования. Для подключения используйте только совместимые приборы Kramer.

Основные особенностиМаксимальная скорость передачи данных – до 10,2 Гбит/с (3,4 Гбит/с на канал)

Совместимость с HDTV

Соответствие требованиям HDCP

Технология HDBaseT™

Поддержка HDMI – HDMI версии 1.4 (3D, Deep Color, x.v.Color™, синхронизация видео и звука, несжатые аудиоканалы, Dolby TrueHD, DTS-HD, CEC)

Пропуск сигнала 3D без изменений

Пропуск сигналов EDID/HDCP от источника к дисплею без изменений

Поддержка разрешений 2K и 4K

Инфракрасный интерфейс, а также двунаправленная передача команд и данных через интерфейс RS-232, дающая возможность дистанционного управления удаленным устройством и получения данных о его состоянии

Дальность передачи сигнала до 70 м при использовании кабеля категории FTP/STP 5е или более качественного. Максимальная длина линии связи зависит от разрешения сигнала, используемой графической платы и дисплея. Для достижения наилучших результатов рекомендуется использовать кабели Kramer BC-DGKat524, BC-DGKat623 и BC-DGKat7a23. При использовании кабелей 5, 6 и 7 категорий других изготовителей указанные максимальные значения могут снижаться. Рекомендуется использовать только экранированный кабель (STP), где экран с обеих сторон припаян к заземлению

Максимальная длина линии связи зависит от разрешения сигнала, используемой графической платы и дисплея. Для достижения наилучших результатов рекомендуется использовать кабели Kramer BC-DGKat524, BC-DGKat623 и BC-DGKat7a23. При использовании кабелей 5, 6 и 7 категорий других изготовителей указанные максимальные значения могут снижаться

Светодиодные индикаторы выбора входа, состояния выхода, установленной связи, подачи питания

Компактный корпус Kramer DigiTOOLS® (приборы серии TP). Три прибора устанавливаются рядом в стойку 19" (1U) с помощью адаптера RK-3T

Технические характеристики

Вход 1 – витая пара HDBaseT, разъем RJ-45 (розетка)

Выходы 1 – HDMI, тип «А» (розетка)

1 – ИК-сигнал, разъем mJack 3,5 мм (розетка)

1 – RS-232, 9-конт. разъем D-sub (розетка)

Полоса…
