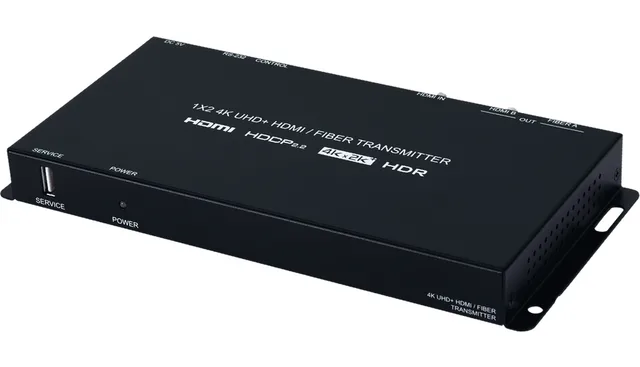

CYPRESS CPLUS-12FTX

CPLUS-12FTX – передатчик сигналов HDMI 4096x2160/60 с поддержкой HDR, HDCP 1.4, 2.0 и EDID, сигналов RS-232 по многомодовой оптической линии с разъемами LC, передаваемый сигнал – 4096x2160/60 (при 4:2:0). Выход HDMI работает как мониторный. Полоса пропускания 600 МГц. Управление устройством осуществляется по RS-232 и IP (Telnet и web-интерфейс). Подключается к приемнику CPLUS-21FRX напрямую или через матричный коммутатор CPLUS-32FX для маршрутизации оптических и HDMI-сигналов в режиме матрицы 3x2.X.

Поддержка HDMI, в том числе HDR, 3D-видеоформатов и разрешений до 4K, 60 Гц

Совместимость DVI 1.0 при использовании переходника HDMI — DVI (поставляется отдельно)

Совместимость с HDCP 1.x и 2.2

Вход и выход HDMI с пропускной способностью 18 Гбит/с Оптический выход на дуплексном разъеме LC с пропускной способностью 10,2 Гбит/с На выходы HDMI и оптический подается один сигнал, при это на оптическом выходе прибор автоматически конвертирует формат цветовой субдискретизации и/или глубину кодирования цвета для сигналов с полосой более 10,2 Гбит/с Максимальное расстояние передачи по ВОЛС достигает 300 м

Разрешения до 4K,60 Гц (4:4:4, 8 бит) для HDMI и 4K,60 Гц (4:2:0) для оптической линии

Поддержка Deep Color 16 бит для разрешений до 1080p60

Сквозная передача вложенного аудио LPCM 2.0/5.1/7.1, Bitstream и HD Bitstream

Расширенный инструментарий для работы с EDID-данными: 6 заводских встроенных EDID-блоков, одна ячейка памяти для внешнего EDID-блока и две — для пользовательских

Управление с использованием кнопок на передней панели, по ИК, RS-232 и IP (Telnet и web-интерфейс)

Подключается оптическим кабелем непосредственно к приемнику CPLUS-21FRX или через матричный коммутатор CPLUS-32FX

Возможно каскадирование приборов CPLUS-12FTX и CPLUS-12FRX для увеличения дальности передачи

Сфера примененияКомнаты отдыха и домашние кинотеатры

Шоурумы и демонстрационные залы

Лекционные залы

Рекламные мониторы

Входы

1 – HDMI, тип А (розетка)

Выходы

1 – HDMI, тип A (розетка)

1 – оптический дуплексный, разъемы LC (розетка)

Порты

1 – Ethernet, разъем RJ45 (розетка)

1 – RS-232, разъем miniJack 3,5 мм (розетка)

1 – USB (сервисный), тип A (розетка)

Полоса пропускания

600 МГц для HDMI

340 МГц для оптоволоконного канала

Пропускная способность

18 Гбит/с для HDMI

10,2 Гбит/с для оптоволоконного канала

Максимальное разрешение

4K, 60 Гц

Спецификации HDCP

1.x, 2.2

Кабель для организации линии передачи оптоволоконный патч-корд 2xLC – 2xLC многомодовое оптоволокно класса OM3

Удлинение по оптоволокну до 300 м

Скорость передачи данных последовательного интерфейса до 115200 бит/с Защита от электростатических разрядов

±8 кВ (воздушный разряд)

±4 кВ (контактный разряд)

Материал корпуса

металл

Цвет корпуса

черный

Диапазон рабочих температур

0…+40 °C

Диапазон температур хранения

−20…+60 °C

Относительная влажность воздуха

20…90 % (без конденсации)

Питание

5 В, 2,6 А

Потребляемая мощность

7,19 Вт

Габаритные размеры (ШxГxВ)

231,5 x 117 x 25 мм

Масса

0,67 кг

Передатчик CPLUS-12FTX — 1 шт.

Переходной кабель RS-232 (miniJack 3,5 мм — D-Sub DE9) — 1 шт.
