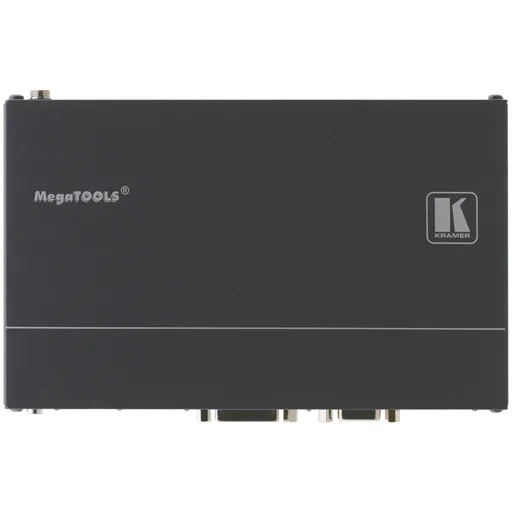

Kramer SID-X2N

SID-X2N – передатчик сигналов HDMI/DVI-D/DisplayPort/VGA по витой паре с использованием технологии HDBaseT™ на совместимый с данной технологией приемник. Кнопка «Input Select» позволяет выбрать один из четырех видов входных сигналов. Кнопка «Step-In» позволяет управлять совместимым с данной технологией коммутатором видеосигналов, подключенным к выходу витой пары. Совместим с HDTV, соответствует требованиям HDCP.

Основные особенностиМаксимальная скорость передачи данных 10,2 Гбит/с (3,4 Гбит/с на графический канал) в обычном режиме. В режиме eXtended Range скорость снижается до 4,95 Гбит/с (1,65 Гбит/с на графический канал)

Длина линии передачи при использовании кабеля BC-DGKat6a до 130 м в обычном режиме, до 180 м в режиме eXtended Range (1080p, 60 Гц, 24 бита на пиксел) – зависит от используемого приемника сигнала (режим переключается в приемнике)

Совместимость с HDTV

Соответствие требованиям HDCP, работает с источниками, которые поддерживают режим ретранслятора HDCP

Поддержка HDMI – Deep Color, x.v.Color™ и 3D

Фиксация EDID, интеллектуальный алгоритм работы с EDID I-EDIDPro™, обеспечивающий функционирование в режиме Plug and Play

Компенсация АЧХ кабеля и перетактирование данных

Определение наличия входного сигнала (на основании наличия тактового сигнала видео)

Автоматический выбор входа (по ручной установке или по последнему подключенному входу)

Переключение на нужный вход также кнопкой Input Select или командами дистанционного управления

Автоматическое определение аудиосигнала и при необходимости внедрение аналогового аудиосигнала

Поддержка цифровых аудиоформатов

Функция дистанционной активации «Step-In», управляемая кнопкой и замыканием контактов

Требуется отдельный источник питания

Технические характеристики

Входы 1 – HDMI, тип «А» (розетка)

1 – DisplayPort 20pin (розетка)

1 – DVI-D (розетка)

1 – VGA, разъем HD-15 (розетка)

1 – аудио стерео, разъем mJack 3,5-мм (розетка)

Выходы 1 – витая пара HDBaseT, разъем RJ-45 (розетка)

1 – аудио стерео, разъем mJack 3,5-мм (розетка)

1 – RS-232 (для программирования), 3-контактный клеммный блок

Поддержка стандартов HDMI (DeepColor, x.v.Color™ и 3D), HDCP с источниками, поддерживающими режим репитера

Скорость передачи данных для обычного режима: до 10,2 Гбит/с (3,4 Гбит/с на канал), разрешение до 1080p, UXGA (1600x1200), WUXGA (1920x1200) при 60 Гц с DeepColor 36 бит, для режима eXtended Range: до 4,95 Гбит/с (1,65 Гбит/с на канал), разрешение до 1080p, UXGA (1600x1200), WUXGA (1920x1200) при 60 Гц без DeepColor (меньшие разрешения также и с DeepColor)

Максимальная длина линии до коммутатора для обычного режима до 130 м, для режима eXtended Range до 180 м

Управление выбора входов, кнопка активации «Step-In», входы для сухих контактов

Рабочая температура 0°...+40°C

Температура хранения -40°...+70°C

Относительная влажность воздуха от 10% до 90% без конденсации

Питание 12 В, 720 мА

Габаритные размеры (Ш x Г x В) 188 х 113 х 25 мм

Масса около 0,48 кг

В комплекте блок питания
