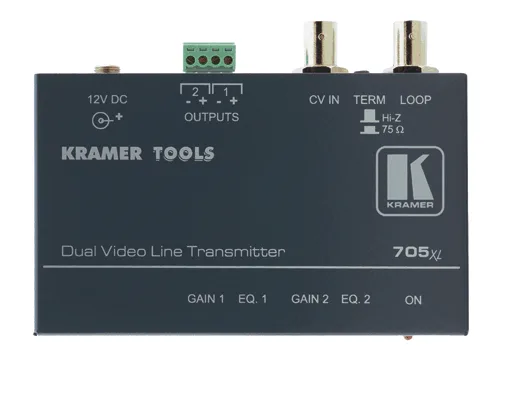

Kramer 705xl

705xl - передатчик композитного видео сигнала по витой паре, имеющий один проходной вход видео, сигнал с которого поступает на два независимых выхода (клеммные модульные разъемы). Каждый выход имеет регуляторы уровня сигнала и контроля АЧХ (для одновременной подачи по двум разным линиям или по двум кабелям витой пары разного качества). При использовании кабелей высокого качества можно передавать полный диапазон цветных сигналов видео на расстояние до 1000 м. Вещательное качество сигнала (12 МГц) обеспечивается на расстоянии до 300 м. На меньших расстояниях поддерживается полоса пропускания сигнала до 30 МГц. 705xl в комплекте с приемником 706xl идеально подходит для организации систем дистанционного контроля и может служить альтернативой дорогостоящим оптическим или беспроводным передающим системам. В комплект входит источник питания 12 В. 705xl и 706xl относятся к семейству TOOLS - группе компактных высококачественных устройств с оптимальным соотношением «цена-качество» и широким спектром применения.

Технические характеристики

Входы 705xl- 1 видео композит.,1В/75 Ом, разъем BNC, 1 проходное гнездо 1В/75Ом, разъем BNC; 706xl: 1 клеммный модульный разъем, 1 проходной клеммный модульный разъем.

Выходы 705xl - 2 клеммных модульных разъема; 706xl - 2 видео композитных, 1 В/75 Ом, разъемы BNC.

Тип входа Открытый.

Полоса пропускания сигнала Цветной видеосигнал промышленного качества - на расстоянии до 1000 м; до 12 МГц на уровне -3 дБ (сигнал вещательного качества) - на расстоянии до 300 м; до 53 МГц на уровне -3дБ - на расстоянии до 100 м.)

Дифференциальная фаза В паре : 0,07°.

Дифференциальное усиление В паре: 0,08%.

К-фактор В паре: 3,1%.

Отношение сигнал/шум В паре: 57 дБ.

Усиление (АЧХ) От 0 до 3,5 дБ на 5 МГц.

Источник питания 12 В, 200 мА.

Масса Около 0,3 кг.

Габариты (Ш * Г * В) 12 х 7,5 х 2,5 см.

Опции Адаптеры RK-T1, RK-­T3 для установки в стандартную 19

Аксессуары Источник питания, монтажный комплект.

ПрименениеДистанционный контроль на кабельном телевидении, в системах наблюдения, видеосистемах медицинских учреждений и телестудиях.

Организация видеоконференций с использованием имеющихся телефонных линий или кабелей внутренней связи.

Подключение видео- и аудиооборудования по имеющимся линиям витой пары.
