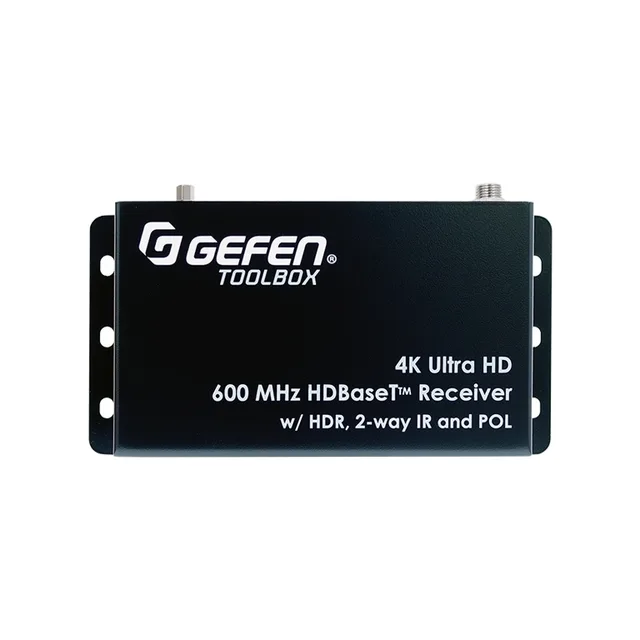

Gefen GTB-UHD600-HBTL

GTB-UHD600-HBTL – комплект устройств для передачи сигналов HDMI 2.0 разрешением до 4096x2160/60 при цветовом пространстве YUV 4:4:4, 3D с поддержкой HDCP 1.4 и 2.2, протокола управления CEC и расширенным функционалом для работы с EDID-данными. Вместе с видеосигналом передается эмбеддированное аудио LPCM 7.1, Dolby Atmos, Dolby TrueHD, DTS:X и DTS-HD Master Audio. Осуществляется передача двунаправленного ИК (разъемы 2х miniJack 3,5 мм) по витой паре CAT5e с двунаправленным PoL (Power Over Line). Технология HDBaseT с полосой пропускания 600 МГц, комплект поддерживает работу с технологией HDR (High Dynamic Range). Расстояние передачи: 4K – до 40 м, 1080p – до 60 м.

• Полоса пропускания — 18,2 Гбит/с, тактовая частота TMDS — 600 МГц
• Передает сигналы HDMI и двунаправленного ИК по одному кабелю витой пары CAT5e/CAT6A:
• 4K Ultra HD (3840×2160, 60 Гц, 4:4:4) — до 40 м (8 бит)
• 4K Cinema-DCI (4096×2160, 60 Гц 4:4:4) — до 40 м (8 бит)
• 1080p Full HD (60 Гц) и WUXGA (1920×1200, 60 Гц) — до 60 м (Deep Color до 12 бит)
• Поддержка опций HDMI:
• HDMI 2.0 (полная полоса пропускания 18,2 Гбит/с, 600 МГц
• HDR-10 (High Dynamic Range) при глубине цвета 10 бит для сигналов 4K, 60 Гц (4:2:0) и 4K, 24 Гц (4:4:4)
• Dolby® Vision™ HDR при глубине цвета 12 бит для сигналов 4K, 60 Гц (4:2:0) и 4K, 24 Гц (4:4:4)
• HDCP 2.2 и 1.4
• 12-битный Deep Color (1080p)
• Вложенное несжатое цифровое аудио LPCM до 7.1
• Вложенное цифровое аудио с высоким битрейтом (HBR, High Bit Rate) до 7.1 каналов, включая Dolby Atmos®, Dolby® TrueHD, DTS:X™ и DTS-HD Master Audio™
• 3DTV
• CEC
• Lip Sync
• DVI-источник и DVI-дисплей могут быть подключены к портам HDMI при помощи соответствующего переходника, который приобретается отдельно (например, Gefen CAB-DVI2-HDMI-LCK); в этом случае поддерживаются разрешения до 1080p Full HD и WUXGA (1920×1200)
• Двунаправленная передача сигналов инфракрасного управления
• Двунаправленное питание по витой паре Gefen POL — для питания обоих приборов комплекта необходимо подключить внешний источник питания к любому из них, другой будет получать питание по соединительному кабелю
• Использует технологию передачи по витой паре HDBaseT™, улучшенную фирменными функциями и проприетарными алгоритмами Gefen
• Расширенные возможности управления EDID-блоком
• Микропрограмма управления обновляется через порт Gefen Syner-G™
• Силовые разъемы с фиксатором
• Подключение Plug&Play — при развертывании системы не требуется конфигурация приборов или настройка параметров для большинства приложений
• Приборы выполнены в корпусах для монтажа на любой ровной поверхности (стол, стенка шкафа и т.п.)
• Компактный форм-фактор — приборы легко разместить скрыто

Технические характеристики

• Спецификации HDBaseT 1.0

Передатчик

• Входы
• 1 – HDMI, тип А (розетка)
• 1 – ИК, разъем miniJack 3,5 мм (розетка)
• Выходы
• 1 – витая пара HDBaseT, разъем RJ45 (розетка)
• 1 – ИК, разъем miniJack 3,5 мм (розетка)
• Порты: 1 – RS-232 (Gefen Syner-G™), клеммный блок
• Приемник
• Входы
• 1 – витая пара HDBaseT, разъем RJ45 (розетка)
• 1 – ИК, разъем miniJack 3,5 мм…
