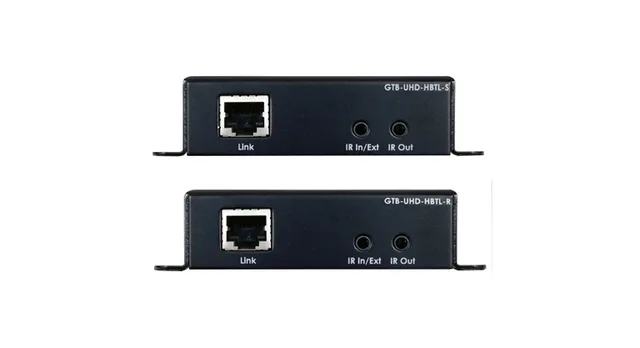

Gefen GTB-UHD-HBTL

GTB-UHD-HBTL – комплект устройств для передачи сигналов HDMI 2.0 (разрешением до 4096x2160/30 при субдискретизации YUV 4:4:4 или с разрешением до 3840x2160/60 при субдискретизации YUV 4:2:0, 3D), двунаправленного ИК (разъемы 2х miniJack 3,5 мм) по витой паре CAT5e или выше с двунаправленным питанием POL (Power over Line), технология HDBaseT. Поддерживается защита контента HDCP 2.2/1.4, расширенные настройки EDID и контроль CEC, расстояние передачи сигналов 4K до 40 м, 1080p – до 70 м.

• Удлиняет сигналы HDMI и двунаправленного ИК по одному кабелю витой пары CAT5e/CAT6A
• Максимальное расстояние передачи зависит от параметров видеосигнала:
• 4K Ultra HD (3840×2160/60, 4:2:0) — до 40 м (8 бит)
• 4K Ultra HD (3840×2160/30, 4:4:4) — до 40 м (8 бит)
• 4K Cinema (DCI) (4096×2160/24/30, 4:4:4) — до 40 м (8 бит)
• 1080p Full HD (60 Гц) — до 70 м (Deep Color до 12 бит)
• Соответствует спецификациями HDMI 2.0, HDCP 2.2 и 1.4
• Поддержка HDMI: Deep Color до 12 бит, сквозная передача вложенного аудио LPCM 7.1, Dolby Atmos®, Dolby® TrueHD, DTS:X™,
• DTS-HD Master Audio™, 3D-видеоформатов, CEC, Lip-Sync
• Передача сигналов ИК-управления от передатчика приемнику и наоборот
• Двунаправленное питание Gefen PoL (Power over Line) — для питания комплекта из передатчика и приемника требуется только один внешний источник, который может быть подключен к любому блоку; второй прибор получает питание по кабелю витой пары
• Технология HDBaseT™, дополненная фирменными разработками Gefen
• Расширенное управление EDID-данными
• Силовые разъемы питания с фиксацией для защиты кабеля питания от случайного отсоединения
• Настенный монтаж

Технические характеристики

• Спецификации HDBaseT 1.0

Передатчик

• Входы
• 1 – HDMI, тип А (розетка)
• 1 – ИК, разъем miniJack 3,5 мм (розетка)
• Выходы
• 1 – витая пара HDBaseT, разъем RJ45 (розетка)
• 1 – ИК, разъем miniJack 3,5 мм (розетка)

Приемник

• Входы
• 1 – витая пара HDBaseT, разъем RJ45 (розетка)
• 1 – ИК, разъем miniJack 3,5 мм (розетка)
• Выходы
• 1 – HDMI, тип A (розетка)
• 1 – ИК, разъем miniJack 3,5 мм (розетка)

Общие характеристики

• Полоса пропускания 300 МГц
• Максимальное разрешение  4K, 60 Гц
• Спецификации HDMI 2.0
• Удлинение по витой паре  до 70 м
• Форматы вложенного аудио LPCM 7.1, DTS:X, DTS-HD Master Audio, Dolby TrueHD, Dolby Atmos
• Индикация питание, связь
• Питание 24 В
• Потребляемая мощность 10 Вт макс.
• Диапазон рабочих температур 0…+50 °C
• Диапазон температур хранения −20…+85 °C
• Относительная влажность воздуха 5…90 % (без конденсации)
• Габаритные размеры (ШxГxВ) 110 x 85 x 26 мм — каждый прибор
• Масса 0,2 кг — каждый прибор
• Масса в упаковке (брутто) 1,1 кг

Комплектация

• Передатчик GTB-UHD-HBTL-S — 1 шт.
• Приемник GTB-UHD-HBTL-R — 1 шт.
• Кабель HDMI (вилка-вилка) длиной 1,8 м, разъемы с фиксаторами — 1 шт.
• ИК-приемник EXT-RMT-EXTIRN — 1 шт.
• ИК-излучатель EXT-IREMIT — 1 шт.
• Блок питания 24 В, разъем с фиксатором — 1 шт.
• Краткое руководство пользователя
