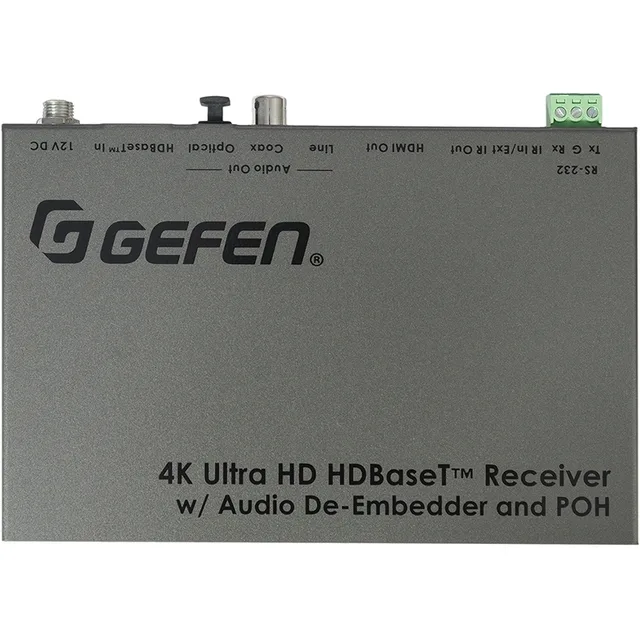

Gefen EXT-UHDA-HBTL-RX

EXT-UHDA-HBTL-RX – приемник сигналов HDMI 2.0 разрешением до 4096x2160/30 при YUV 4:4:4 (3840x2160/60 при YUV 4:2:0), 3D с поддержкой HDCP 2.2/1.4, EDID. Принимает также сигналы RS-232 (3-pin Phoenix), двунаправленного ИК (2х miniJack 3,5 мм) из витой пары CAT5e с двунаправленным POH, технология HDBaseT 2.0. Имеется деэмбеддер аналогового (miniJack 3,5 мм) и цифрового аудио S/PDIF (TOSLINK и RCA). Расстояние приема: 4K – до 40 м, 1080p – до 70 м. Поддержка ПО Gefen Syner-G.

Имеет полосу пропускания 300 МГц и поддерживает скорость передачи данных до 10,2 Гбит/с Удлиняет сигналы HDMI, VGA + аналогового аудио и RS-232 по одному кабелю CAT5e, максимальная дальность зависит от разрешения: 40 м — 4K Ultra HD (3840×2160, 60 Гц, 4:2:0) при глубине цвета 8 бит

40 м — 4K Ultra HD (3840×2160, 30 Гц, 4:4:4) при глубине цвета 8 бит

40 м — 4K Cinema-DCI (4096×2160, 24 или 30 Гц, 4:4:4) при глубине цвета 8 бит (только для HDMI)

70 м — 1080p Full HD (60 Гц) или WUXGA (1920×1200, 60 Гц) с Deep Color до 12 бит

Поддерживает HDMI 2.0 и HDCP 1.4, 2.2

Функциональность HDMI: Deep Color, 12 бит (при разрешении 1080p), сквозная передача вложенного аудио LPCM 7.1, Dolby Atmos®, Dolby® TrueHD, DTS:X™ и DTS-HD Master Audio™, 3DTV, CEC, Lip Sync

Вход аналогового стереоаудио для передачи звука совместно с сигналом VGA

Передает команды интерфейса RS-232 совместимому передатчику для управления коммутацией сигнала, масштабированием и EDID-данными

Двунаправленная передача сигналов RS-232 и инфракрасного управления при использовании совместимого передатчика

Выходы цифрового и аналогового аудио для вывода вложенного аудиопотока на отдельное устройство

Двунаправленная передача Power Over HDBaseT™ позволяет подавать питание удаленно от одного совместимого устройства другому по кабелю витой пары. Внешний источник питания требуется только одному из них

Используются собственные разработки компании Gefen, значительно улучшающие возможности технологии HDBaseT™

Пользователи могут самостоятельно обновлять микропрограмму управления через порт mini-USB, используя ПО Gefen Syner-G™

Разъем питания с фиксацией

Компактный, ультратонкий корпус крепится к любой плоской поверхности, прибор легко разместить скрыто

Совместимые передатчики: EXT-UHDV-HBTLS-TX, EXT-UHDV-WP-HBTLS-TX

Спецификации HDBaseT

2.0

Входы

1 – витая пара HDBaseT, разъем RJ45 (розетка)

1 – ИК, разъем miniJack 3,5 мм (розетка)

Выходы

1 – HDMI, тип A (розетка)

1 – цифровое аудио S/PDIF, разъем RCA (розетка)

1 – цифровое аудио S/PDIF, оптический интерфейс TOSLINK (розетка)

1 – аудиостерео, разъемы 2xRCA (розетка)

1 – ИК, разъем miniJack 3,5 мм (розетка)

Порты

1 – RS-232, клеммный блок

1 – USB (сервисный), тип micro-B (розетка)

Полоса пропускания

300 МГц

Пропускная способность

10,2 Гбит/с (3,4 Гбит/с на канал)

Максимальное разрешение

4K, 60 Гц

Форматы вложенного аудио до 7.1 каналов LPCM, HBR, Bitstream

Спецификации HDMI

2.0

Спецификации HDCP

1.4, 2.2

Индикация

HDCP, питание, связь

Диапазон рабочих температур

0…+50 °C

Диапазон температур хранения

−20…+85 °C

Относительная влажность…
