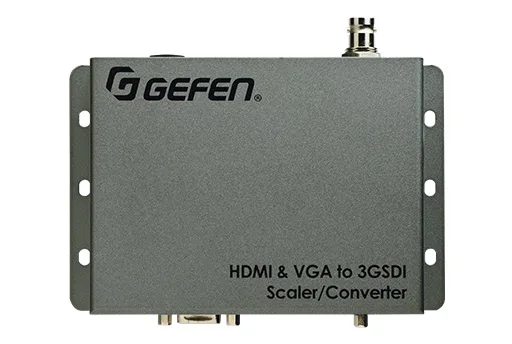

Gefen EXT-HDVGA-3G-SC

EXT-HDVGA-3G-SC – масштабатор / коммутатор сигналов VGA и HDMI в SDI с эмбеддером аналогового стереоаудио. Позволяет преобразовывать аналоговый сигнал RGBHV (с одновременным эмбеддированием двухканального аудиосигнала) или сигнал интерфейса HDMI в сигнал HD-SDI Single Link или 3G-SDI. Управление изображением, поддержка специального ПО Gefen Syner-G (через порт USB). Корпус настенного исполнения.

Основные особенностиПреобразует и масштабирует сигнал HDMI или VGA с аудио в цифровой видеосигнал формата SDI

Входные разрешения до 1920х1200 или 1080р60 (только для HDMI)

Выходные разрешения до 1080р60 (3G-SDI, уровни A и B)

Удобное экранное меню, простая настройка устройства

Настраиваемое соотношение сторон изображения (заполнение экрана, горизонтальный/вертикальный леттербокс и др.)

Встроенный генератор тестового сигнала для быстрой отладки системы

Встраивает аналоговое стерео в сигнал SDI (только при использовании входа VGA)

Поддерживает вложенный звука в формате LPCM 7.1 (для сигнала HDMI)

Специальное программное обеспечение Gefen Syner-G™ для обновления прошивки и тонкой настройки (включая расширенные настройки EDID-блока)

Порт USB для использования Gefen Syner-G™

Широкий диапазон рабочих напряжений питания (от 6 до 24 В)

Разъемы питания и HDMI с фиксаторами

Установка на любую ровную поверхность

Технические характеристики

Входы 1 – VGA, разъем D-sub HD15 (розетка)

1 – HDMI, тип А (розетка)

1 – аудиостерео, разъем mJack 3,5 мм (розетка)

Выходы 1 – SD/HD/3G-SDI, разъем BNC (розетка)

Порты 1 – USB, разъем mini-B (розетка)

Полоса пропускания 225 МГц

Индикация питание, активный вход (VGA / HDMI)

Диапазон рабочих температур 0... +50 °С

Диапазон температур хранения -20... +85 °С

Питание 12 В (номинально), рабочий диапазон: 6-24 В

Потребляемая мощность 5 Вт (макс.)

Габаритные размеры (ШхГхВ) 141 х 93 х 30 мм

Масса 0,23 кг

В комплектеПрибор EXT-HDVGA-3G-SC – 1 шт.

Кабель VGA (вилка-вилка), длина 1,8 м – 1 шт.

Кабель HDMI (вилка-вилка), длина 1,8 м – 1 шт.

Кабель mJack 3,5 мм (вилка-вилка), длина 1,8 м – 1 шт.

Источник питания 12 В – 1 шт.

Краткое руководство пользователя

Сфера примененияТелестудии, постпродакшн и т.п.

Дополнительная информация о

EXT-HDVGA-3G-SC Руководство пользователя на английском языке

Техническая спецификация на английском языке
