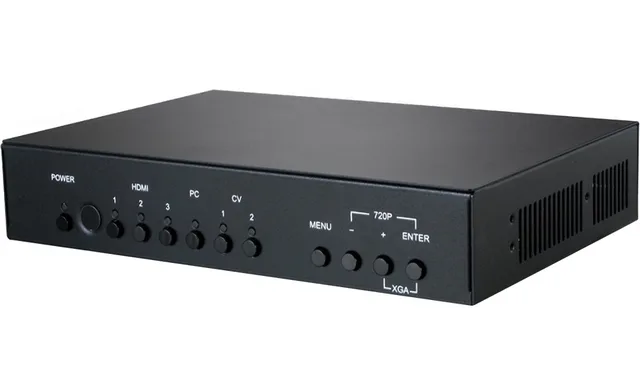

CYPRESS CSC-5500R

CSC-5500R – масштабатор/автоматический коммутатор аналоговых и цифровых сигналов в сигналы HDMI с поддержкой аудио, позволяет подключать многочисленные источники аналогового и цифрового видеосигнала к устройствам отображения с интерфейсом HDMI. Параллельно с выходом HDMI есть выход аналогового стерео и цифрового S/PDIF аудио. Из меню масштабатора можно регулировать уровень громкости выходов аудио и подстраивать выходное изображения. Поддерживает выходное разрешение сигналов до 1080p.

Коммутирует сигнал с одного из входов (2xCV, VGA, 3xHDMI) на один выход HDMI

Имеет функцию поиска активного входа при потере сигнала и автоматического переключения на последний активный/подключенный вход

Работает с сигналами HDMI и DVI

Выходные разрешения — до 1080p/WUXGA (RB)

Использует трехмерный алгоритм деинтерлейсинга, трехмерный гребенчатый фильтр и фильтр шумоподавления при обработке композитных сигналов

Производит конвертацию частоты кадров

Быстрое переключение между разрешениями при помощи «горячих» кнопок

Производит аналого-цифровое (АЦП) и цифро-аналоговое преобразование (ЦАП) аудиосигналов, эмбеддирование и деэмбеддирование звука

Предоставляет инструменты управления EDID-блоком и HDCP

Функция управления HDCP-кодированием расширяет взаимную совместимость устройств отображения и источников сигнала

Регулировка соотношения сторон кадра, яркости, контрастности, резкости, цветового тона и пр. для выходного изображения

Управление с лицевой панели кнопками (экранное меню), по Ethernet (протокол Telnet и веб-интерфейс), RS-232, ИК

Сфера примененияИнтеграция аналогового и цифрового оборудования

Повышающее масштабирование видеосигнала стандартного разрешения для показа на HDTV-дисплее

Конференц-системы

Школы, высшие образовательные учреждения

Входы

3 – HDMI, тип A (розетка)

1 – VGA, разъем D-Sub HD15 (розетка)

2 – CV, разъем RCA (розетка)

2 – аудиостерео, разъемы 2xRCA (розетка)

1 – аудиостерео, разъем miniJack 3,5 мм (розетка)

Выходы

2 – HDMI, тип A (розетка)

1 – цифровое аудио S/PDIF, разъем RCA (розетка)

1 – аудиостерео, разъем miniJack 3,5 мм (розетка)

Порты

1 – Ethernet, разъем RJ45 (розетка)

1 – RS-232, разъем D-Sub DE9 (розетка)

1 – USB (сервисный), тип A (розетка)

Полоса пропускания

340 МГц

Пропускная способность

10,2 Гбит/с (3,4 Гбит/с на канал)

Максимальное разрешение

1080p

Максимальное разрешение

1920x1200 (WUXGA)

Входные разрешения

640x480 60 / 72 / 75 / 85 Гц

800x600 60 / 72 / 75 Гц

1024x768 60 / 70 / 75 Гц

1280x768 60 Гц

1280x800 60 Гц

1280x1024 60 Гц

1360x768 60 Гц

1600x1200 60 Гц

1680x1050 60 Гц

1400x1050 60 Гц

1440x900 60 Гц

1920x1200 60 Гц (RB)

480i/p 60 Гц

576p 50 Гц

720p 50 / 60 Гц

1080i 50 / 60 Гц

1080p 24 / 25 / 30 / 50 / 60 Гц

Выходные разрешения

640x480 60 Гц

800x600 60 Гц

1024x768 60 Гц

1280x768 60 Гц

1280x800 60 Гц

1280x1024 60 Гц

1360x768 60 Гц

1400x1050 60 Гц

1440x900 60 Гц

1600x1200 60 Гц

1680x1050 60 Гц

1920x1200 60 (RB) Гц

480i/p 60 Гц

576p 50 Гц

720p 50 / 60 Гц

1080p 24 / 25 / 30 / 50 / 60 Гц

Несущая частота ИК-сигналов

30–50 кГц (30–60 кГц в идеальных условиях)

Скорость передачи данных последовательного…
