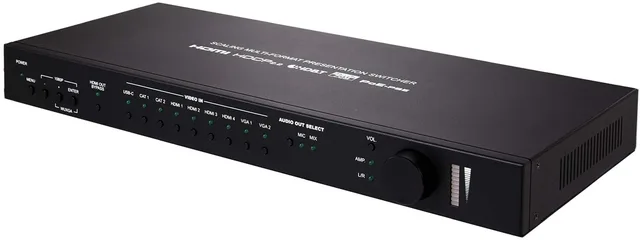

CYPRESS CSC-6030HB

CSC-6030HB – масштабатор сигналов 4 х HDMI, 2 х HDBaseT, USB-C, 2 х VGA, микрофонного и 6 х стереоаудио в параллельные выходы HDMI и HDBaseT с PoH (Power over HDBaseT). Разрешение входов HDMI и USB-C до 4K/60 (4:4:4, 8 бит), а входа VGA – до WUXGA. Разрешение выхода HDBaseT поддерживается до 4096x2160p/60 (4:2:0, 8 бит), а HDMI – до 4096x2160p/60 (4:4:4). Имеется выход балансного стерео и усилитель мощности 2 х 20 Вт / 4 Ом. Имеется 8 триггерных входов и 2 реле. Команды управления RS-232 и двунаправленные ИК могут передаваться по HDBaseT к подсоединенным устройствам отображения. Полоса пропускания 600 МГц. Управление устройством осуществляется по IP (Telnet и Web-интерфейс) и RS-232.

Поддержка HDMI 2.0

Совместимость с HDCP 2.2 и 1.x

9 видеовходов: 1×USB-C, 2×HDBaseT, 4×HDMI, 2×VGA

2 зеркалированных видеовыхода: HDMI и HDBaseT. Коммутация и масштабирование всех входных сигналов на два выхода одновременно Разрешения до 4K UHD (18 Гбит/с, 4K,60 Гц, 4:4:4, 8 бит) для интерфейсов HDMI и USB-C

Разрешения до 1080p60 и WUXGA (RB) для VGA

Вход и выход HDBaseT поддерживают сигнал разрешением до 4K, 60 Гц (4:2:0, 8 бит) или 4K, 30 Гц (4:4:4, 8 бит). Цветовое пространство сигналов 4K, 60 Гц (4:4:4, 8 бит) или 4K, 10/12 бит автоматически конвертируется в поддерживаемый формат

Поддержка Deep Color на входе и выходе с глубиной цвета до 12 бит (только сквозная передача)

Поддержка HDR 10/12 бит на входе и выходе (только сквозная передача HDMI)

Конвергенция HDBaseT: HD-видео и аудио, питание PoH (PsE для приемника или передатчика), Ethernet 100BaseT и сигналы управления (двунаправленный ИК, RS-232)

Одновременная передача данных, видео-, и аудиосигнала по одному кабелю витой пары Cat.5e/6 на расстояние до 100 м для сигналов 1080p (8, 12 бит), до 70 м для 4K, до 100 м для всех сигналов по кабелю Cat.6a/7

Сквозная передача вложенного аудио в различных форматах, в том числе LPCM 2.0/5.1/7.1, Bitstream и HD Bitstream

Микширование аудио LPCM 2.0 из любого источника с сигналом микрофонного входа

Подает (PsE) питание PoH (Power over HDBaseT) на совместимые приемники и передатчики (PD)

Расширенное управление EDID и HDCP

8 триггерных входов для управления устройством или подключения оконной сигнализации, датчиков движения, дверного замка и др.

2 релейных выхода 0...24 В для управления шторами, занавесом, проекционным экраном или освещением

Управляется через экранное меню кнопками на передней панели; по RS-232 и IP (по протоколу Telnet или через web-интерфейс), с помощью опциональной кнопочной панели (триггерные входы)

Входы

2 – витая пара HDBaseT, разъем RJ45 (розетка)

4 – HDMI, тип А (розетка)

2 – VGA, разъем D-Sub HD15 (розетка)

1 – USB-видео, тип С (розетка)

1 – микрофонный, разъем Jack 6,3 мм (розетка)

6 – аудиостерео, разъем miniJack 3,5 мм (розетка)

1 – ИК, разъем miniJack 3,5 мм (розетка)

8 – триггерный, клеммный блок

Выходы

1 – витая пара HDBaseT, разъем RJ45 (розетка)

1 – HDMI, тип А (розетка)

1 – аудиостерео, клеммный блок

1 – усиленный, клеммный блок

2 – релейный, клеммный блок

1 – ИК, разъем…
