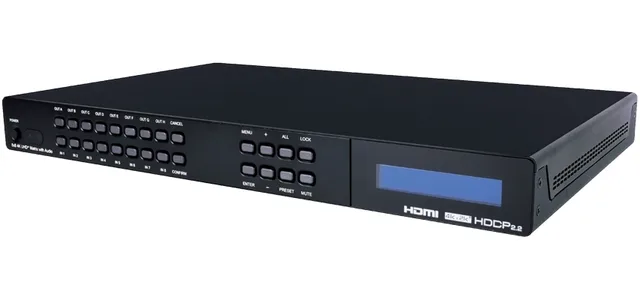

CYPRESS CPLUS-V8H8HPA

CPLUS-V8H8HPA – матричный коммутатор 8х8 сигналов интерфейса HDMI 2.0 разрешением до 4096x2160/60, (4:4:4) с поддержкой технологии HDR, HDCP 1.4, 2.2 и расширенным набором заводских конфигураций EDID-блока. Наряду с выходными разъемами HDMI присутствуют соответствующие разъемы стереоаудио (8х miniJack 3,5 мм). Полоса пропускания 600 МГц. Поддержка эмбеддированного аудио в форматах LPCM 7.1, Bitstream и HD Bitstream. Управление прибором осуществляется по ИК, RS-232 и IP (Telnet и web-интерфейс).

Входы и выходы 18 Гбит/с поддерживают сигналы до 4096×2160/60 (4:4:4, 8 бит) и сигналы 4096×2160p/60 (4:2:0) с HDR10

Поддержка DVI 1.0 при подключении через переходник с HDMI на DVI Поддержка HDCP 1.х и 2.2

Поддержка Deep Color с глубиной цвета до 16 бит при разрешении до 1080p/60

Сквозная передача LPCM 2.0/5.1/7.1, Bitstream и HD Bitstream

Деэмбеддирует вложенное аудио LPCM 2.0. Качественное цифро-аналоговое преобразование в формат аналогового стерео для вывода на 8 выходов

Управление EDID-данными: хранит 6 заводских, 8 внешних и 8 пользовательских блоков

Экранное меню с назначаемыми подписями для дисплеев

Управление кнопками на передней панели, по RS-232, IP (Telnet, web-интерфейс), с помощью ИК-пульта

Входы

8 – HDMI, тип A (розетка)

1 – ИК, разъем miniJack 3,5 мм (розетка)

Выходы

8 – HDMI, тип A (розетка)

8 – аудиостерео, разъем miniJack 3,5 мм (розетка)

Порты

1 – Ethernet, разъем RJ45 (розетка)

1 – RS-232, разъем D-Sub DE9 (розетка)

1 – USB (сервисный), тип A (розетка)

Полоса пропускания

600 МГц

Пропускная способность

18 Гбит/с (6 Гбит/с на канал)

Максимальное разрешение

4K, 60 Гц

Спецификации HDMI

2.0

Спецификации HDCP

1.x, 2.2

Форматы аудио на аналоговом выходе небалансное подключение импеданс 470 Ом максимальный уровень 2 В RMS

20 Гц – 20 кГц (±3 дБ)

Частота дискретизации аудио до 192 кГц

Скорость передачи данных последовательного интерфейса

19200 бит/с Несущая частота ИК-сигналов

38 кГц

Защита от электростатических разрядов

±8 кВ (воздушный разряд)

±4 кВ (контактный разряд)

Материал корпуса

сталь

Цвет корпуса

черный

Диапазон рабочих температур

0…+40 °C

Диапазон температур хранения

−20…+60 °C

Относительная влажность воздуха

20…90 % (без конденсации)

Питание

24 В, 3,75 А

Потребляемая мощность

70 Вт

Габаритные размеры (ШxГxВ)

438 x 274 x 49 мм

Масса

3,6 кг

Матричный коммутатор CPLUS-V8H8HPA — 1 шт.

Блок питания 24 В, 3.75 А — 1 шт.

ИК-пульт ДУ (CR-177) — 1 шт.

Рэковое крепление — 2 шт.

Вибропоглощающие ножки — 4 шт.

Руководство пользователя
