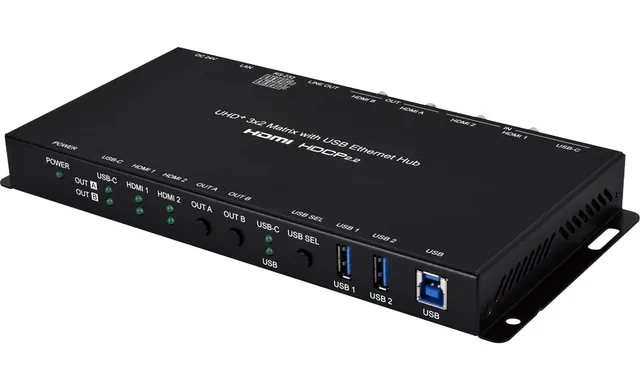

CYPRESS CPLUS-V32USBC

CPLUS-V32USBC – матричный коммутатор 3х2 сигналов HDMI (1 вход USB-C) с разрешением до 4K (4096x2160/60) с поддержкой технологий HDR, HDCP 1.x/2.2 и расширенным EDID, полоса пропускания 600 МГц. Устройство имеет USB – коммутатор с двумя высокоскоростными портами (Type-B и Type-C) и двумя портами устройств (Type-A). Коммутатор обеспечивает поддержку эмбеддированного аудио до 7.1, управление устройством осуществляется по RS-232 и IP (web-интерфейс и Telnet).

Поддержка HDMI 2.0 и DVI 1.0

Независимая коммутация HDMI-выходов

Поддержка автоматической коммутации HDMI-выходов

Поддержка Deep Color с глубиной цвета 12 бит для входных и выходных сигналов

Поддержка HDR с глубиной цвета 10 и 12 бит для входных и выходных сигналов

Сквозная передача сигнала аудиоформатов LPCM (до 8 каналов), Bitstream и HD Bitstream

Понижающее масштабирование c 4К до 1080p на выходе HDMI

Два режима работы порта USB-C: AV-режим передает видео разрешением 4К, 60 Гц и данные в формате USB 2.0; смешанный режим передает видео разрешением 4К, 30 Гц, данные по Ethernet и в формате USB 3.0

Порт USB-C подает до 20 В, 3 А питания устройству, подключенному к аналоговому аудиовыходу (только для источников LPCM 2.0)

Автоматизация передачи базовых сигналов (по RS-232, Ethernet или CEC)

Входы

2 – HDMI, тип A (розетка)

1 – USB, тип C (розетка)

Выходы

2 – HDMI, тип А (розетка)

1 – аудиостерео, разъем miniJack 3,5 мм (розетка)

Порты

1 – витая пара, разъем RJ45 (розетка)

2 – RS-232, клеммный блок

2 – проходной: USB 3.0, тип А (розетка)

1 – проходной: USB 3.0, тип B (розетка)

Пропускная способность

18 Гбит/с для HDMI

21,6 Гбит/с для USB

Максимальное разрешение

4096x2160, 60 Гц

Форматы аудио на аналоговом входе небалансное подключение импеданс 500 кОм максимальный уровень 2 В RMS

Спецификации HDMI

2.0

Спецификации HDCP

1.4, 2.2

Максимальная длина линии HDMI

15 м (1080p, 8 бит)

10 м (1080p, 12 бит)

5 м (4К/30, 8 бит)

3 м (4К/60, 12 бит)

Максимальная длина линии USB

2 м

Скорость передачи данных последовательного интерфейса до 115200 бит/c до 19200 бит/с для управления прибором

Аналоговое аудио

Диапазон воспроизводимых частот

20 Гц – 20 кГц (±0,5 дБ)

КНИ + шум

< −84 дБ (0 dBFS, 1 кГц, A-взвешенный)

Перекрестная помеха

< −76 дБ (10 кГц)

Цифровое аудио

Число каналов

8

Частота дискретизации аудио

32, 44.1, 48, 88.2, 96, 176.4, 192 кГц

Общие характеристики

Защита от электростатических разрядов

±8 кВ (воздушный разряд)

±4 кВ (контактный разряд)

Материал корпуса

сталь

Цвет корпуса

черный

Диапазон рабочих температур

0…+40 °C

Диапазон температур хранения

−20…+60 °C

Относительная влажность воздуха

20…60 % (без конденсации)

Питание

24 В, 6,25 А

Потребляемая мощность

67,7 Вт

Габаритные размеры (ШxГxВ)

213,5 x 112,5 x 25 мм

Масса

0,69 кг

Матричный коммутатор CPLUS-V32USBC — 1 шт.

Блок питания 24 В, 5 А — 1 шт.

Вибропоглощающие ножки — 4 шт.
