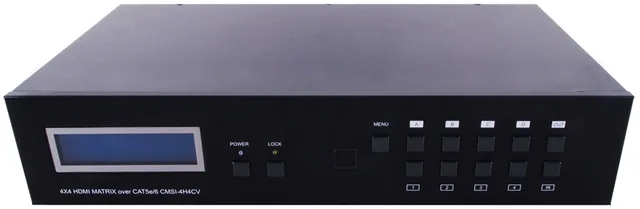

CYPRESS CMSI-4H4CV

CMSI-4H4CV – матричный коммутатор 4х4 сигналов интерфейса HDMI по выходным кабелям витой пары категории 5е/6/7 длиной до 100 м, позволяющий направить сигнал с любого источника на любой выход. Поддерживаются сигналы разрешением до 1080p Full HD и 1920х1200. Технология HDBaseT.

Основные особенностиПоддержка HDMI (включая 3D-видеоформаты), HDCP 1.1 и DVI

Работает с сигналами разрешением от VGA до WUXGA, от 480i до 1080p (зависит от EDID-данных дисплея)

Передача 3D-сигналов (зависит от EDID-данных дисплея)

Источник сигнала HDMI может быть удален от коммутатора до 15 м при разрешении 1080p с 8-разрядным цветом, до 10 м – с 12-разрядным

Передача вложенного многоканального аудио LPCM 7.1CH, Dolby TrueHD, Dolby Digital Plus и DTS-HD Master Audio

Двунаправленная передача ИК для управления удаленным оборудованием как с приемной, так и с передающей стороны

Возможен выбор блока EDID (внутренний/внешний)

Питание PoC (Power over Cable) для всех совместимых HDBaseT-приемников

Управление устройством осуществляется по протоколу RS-232, с помощью ИК-пульта дистанционного управления, кнопками на лицевой панели и по IP (Telnet/web-интерфейс)

ЖК-дисплей

Корпус высотой 2U для установки в 19″ стойку

Совместимые приемники: CH-501RX, CH-506RX, CH-506RXWP, CH-507RX, CH-507RXBD, CH-507RXWP, CH-507RXWPBD, CH-1109RXC

Технические характеристики

Входы 4 – HDMI, тип А (розетка)

4 – ИК, разъем mJack 3,5 мм (розетка)

1 – ИК (общий), разъем mJack 3,5 мм (розетка)

Выходы 4 – витая пара HDBaseT, разъем RJ45 (розетка)

4 – ИК, разъем mJack 3,5 мм (розетка)

1 – ИК (общий), разъем mJack 3,5 мм (розетка)

Порты 1 – Ethernet, разъем RJ45 (розетка)

1 – RS-232, разъем D-sub DB9 (розетка)

1 – USB (сервисный), тип mini-B (розетка)

Полоса пропускания видеосигнала 225 МГц / 6,75 Гбит/с

Поддерживаемые разрешения HDTV: 480i~1080p50/60, 1080p24

PC: VGA~WXGA

Частота дискретизации аудио до 192 кГц

Длина кабеля HDMI 15 м – 1080p, 8-разрядный цвет

10 м – 1080p, 12-разрядный цвет

Диапазон частот ИК-сигналов 30-50 кГц

Диапазон рабочих температур 0... +40 °С

Диапазон температур хранения -20... +60 °С

Относительная влажность от 20% до 90% без конденсации

Питание 24 В, 6.25 А

Потребляемая мощность 42 Вт коммутатор; 27 Вт PoC (питание приемников)

Габаритные размеры (ШхГхВ) 438 х 255 х 93 мм

Масса 4,238 кг

В комплектеПрибор CMSI-4H4CV – 1 шт.

Внешний ИК-передатчик – 2 шт.

Внешний ИК-приемник – 2 шт.

ИК-пульт ДУ – 1 шт.

Блок питания (24 В, 6.25 А) – 2 шт.

Руководство пользователя

Сфера примененияРекламное и презентационное оборудование

Видеостены

Системы видеонаблюдения

Лекционные залы и учебные аудитории

Дополнительная информация о

CMSI-4H4CV Руководство пользователя на английском языке
