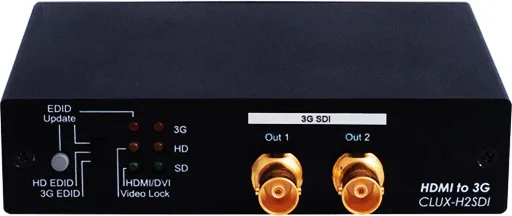

CYPRESS CLUX-H2SDI

CLUX-H2SDI - преобразователь сигналов интерфейса HDMI 1.3 в 3G-SDI. Позволяет преобразовывать видеосигнал с HDMI источника в сигналы интерфейса SDI на выходе. Поддерживает форматы высокой четкости с разрешениями до 1080p. Преобразователь снабжен на выходе распределителем сигнала SDI 1:2. Сформированный сигнал перетактируется, благодаря чему достигается возможность передачи сигналов в формате: SD-SDI на расстояние до 300 метров, HD-SDI до 200 метров и 3G-SDI до 100 метров. Преобразователь не изменяет разрешение и кадровую частоту сигнала, формат на выходе соответствует формату сигнала на входе. Преобразователь снабжен встроенным управляемым эмулятором EDID данных, позволяющим захватывать данные EDID блока с устройств отображения или формировать собственный информационный блок. Позволяет просматривать изображение с HDMI/DVI-D источника сигнала на дисплеях, оснащенных SDI интерфейсом на входе. Передняя панель прибора снабжена светодиодной индикацией для отображения текущего состояния устройства.

Основные особенности:Максимальное поддерживаемое разрешение на HDMI входе 1080p

Совместим с HDMI 1.3 спецификацией, полоса пропускания 225МГц

Преобразователь позволяет формировать сигналы на выходе в форматах: SDI, HD-SDI Single Link, 3G-SDI

Соответствует спецификациям SMPTE 259М-С (270Мбит/с), 292M (1.485Гбит/с), 424M, 425-A/425-B (2.97Гбит/с)

Не поддерживает преобразование сигналов защищенных HDCP

Позволяет преобразовывать HDMI сигнал с эмбедированным аудио в формате PCM до 8 каналов или DVI-D сигнал совместно с небалансным стерео аудио

Преобразователь оснащен встроенным эмулятором EDID данных

Управление EDID эмулятором и выбором аудиосигнала осуществляется с помощью переключателя и кнопок на боковых панелях преобразователя

Прибор выполнен в компактном, алюминиевом корпусе

Технические характеристики:

Входы 1 - HDMI , разъем тип "А" (розетка)

1 - аудио стерео, разъемы RCA (розетка)

Выходы 2 - SDI, разъем BNC (розетка)

Полоса пропускания видео усилителя на входе 225МГц

Пропускная способность на выходе 2.97Гбит/с

Поддерживаемые форматы на входе 480i , 576i, 720p(50/60Гц), 1080i(50/60Гц), 1080p(24/25/30/50/60Гц)

Диапазон рабочих температур 0..+40°C

Диапазон температур хранения -20..+60°C

Относительная влажность 20..90% (без конденсации)

Индикация питание, сигнал на входе, сигнал на выходе, синхронизация

Питание 5В

Примерный вес 0.3 кг

В комплекте:Преобразователь HDMI to 3G CLUX-H2SDI - 1 шт.

Блок питания ~100-240В, 50-60Гц на 5В, 2.6А - 1 шт.

Руководство пользователя - 1 шт.

Дополнительная информация о

CLUX-H2SDI Руководство пользователя на английском языке
