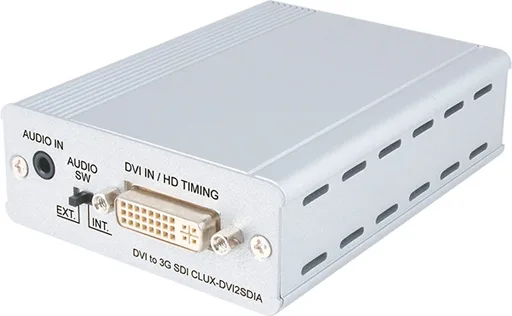

CYPRESS CLUX-DVI2SDIA

CLUX-DVI2SDIA – преобразователь сигналов DVI-D и стерео аудио в сигналы SD/HD/3G-SDI. Прибор дополнительно оснащен входом аудио стерео (mJack), сигнал с которого может быть эмбедирован в сигнал SDI. Позволяет подключать HDMI-источник (требуется переходник HDMI-DVI), вложенное в HDMI аудио может быть использовано в выходном потоке SDI. Выбор источника аудиосигнала производится переключателем на корпусе устройства. Поддерживает скорость потока SDI до 2.970 Гбит/с. Расстояние передачи: 100 метров для 3G-SDI, 200 метров для HD и до 300 метров для SD. Прибор выполнен в компактном и надежном металлическом корпусе.

Основные особенностиПозволяет подключать к источнику DVI-сигнала дисплеи с интерфейсом SDI

Поддерживает скорости SDI-потока 2.970 Гбит/с, 2.970/1.001 Гбит/с, 1.485 Гбит/с, 1.485/1.001 Гбит/с и 270 Мбит/с

Режимы преобразования входного сигнала DVI в SDI:

◦ 480i/576i в SD-SDI (SMPTE 259M-C, 270 Мбит/с)

◦ 720p/1080i в HD-SDI (SMPTE 292M, 1.485 Гбит/с или 1.485/1.001 Гбит/с)

◦ 1080p в 3G-SDI (SMPTE 424M/425M-AB, 2.970 Гбит/с и 2.970/1.001 Гбит/с)

Форматы входного сигнала: 480i (59.94), 576i (50), 720p (50/59.94/60), 1080i (50/59.94/60), 1080p (23.98/24/25/29.97/30/50/59.94/60)

Длина линии передачи: 100 метров для 3G-SDI, 200 метров для HD-SDI и до 300 метров для SD-SDI

Поддерживает источники сигнала с выходом интерфейса HDMI (требуется переходник или переходной кабель HDMI-DVI)

Компактный и надежный металлический корпус

Технические характеристики

Входы 1 – DVI-D, разъем DVI 29-pin (розетка)

1 – аудио стерео, разъем mJack 3.5 мм (розетка)

Выход 1 – 3G-SDI / HD-SDI / SD-SDI, разъем BNC (розетка)

Полоса пропускания видео 225 МГц / 6.75 Гбит/с

Сигнал на входе DVI 480i/576i; 720p (50/59.94/60); 1080i (50/59.94/60); 1080p (23.98/24/25/29.97/30/50/59.94/60)

Формат сигнала на выходе SD-SDI (SMPTE 259M-C, 270 Мбит/с)

HD-SDI (SMPTE 292M, 1.485 и 1.485/1.001 Гбит/с)

3G-SDI (SMPTE 424M/425M-AB, 2.970 и 2.970/1.001 Гбит/с)

Расстояние передачи по кабелю SDI 100 м для 3G-SDI, 200 м для HD-SDI и 300 м для SD-SDI

Форматы аудиосигнала вложенное: PCM 2/5.1/7.1 CH

внешнее: аналоговое стерео

Защита от электростатических разрядов ±8 кВ (через воздух), ±4 кВ (при касании)

Корпус металлический, серебристого цвета

Рабочая температура 0... +40 °C

Температура хранения -20... +60 °C

Относительная влажность воздуха от 20% до 90% без конденсации

Питание 5 В, 2.6 А

Потребляемая мощность 4.3 Вт

Габаритные размеры (Ш x Г x В) 78.5 x 124 x 30 мм

Масса 0.204 кг

В комплекте блок питания

Дополнительная информация о

CLUX-DVI2SDIA Руководство пользователя на английском языке
