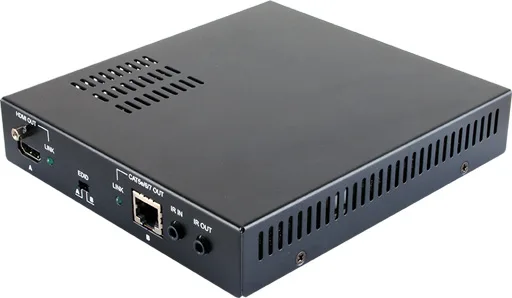

CYPRESS CHDBX-1H1CPL

CHDBX-1H1CPL – приемник-распределитель 1:2 сигналов из витой пары CAT5e/6/7 в витую пару и HDMI вместе с двунаправленными ИК. Поддерживает разрешения видеосигнала до 4Kx2K с 3D, многоканальное цифровое аудио, включая форматы LPCM 7.1CH, Dolby TrueHD, Dolby Digital Plus и DTS-HD. Выход в витую пару CAT5e/6/7 предназначен для подключения совместимого приемника из витой пары, который может быть удален на расстояние до 60 м. Выход HDMI работает в режиме «байпас» и служит для подключения локального дисплея или каскадирования устройств.

Основные особенностиПоддержка HDMI (включая 3D-контент и форматы 4K2K), HDCP и DVI

Выходной сигнал подается одновременно на порты HDMI и витой пары HDBaseT

Скорость передачи данных – от 250 Мбит/с до 3 Гбит/с

Поддерживает широкий спектр разрешений компьютерной графики от VGA до WUXGA и HDTV до 4K2K (3840x2160 при 24/25/30 Гц, 50/60 Гц – YUV 4:2:0 и 4096x2160 при 24 Гц, 50/60 Гц – YUV 4:2:0)

Сквозная передача аудио с частотой дискретизации 32-192 кГц в форматах LPCM 7.1CH, Dolby TrueHD, Dolby Digital Plus и DTS-HD

Расстояние передачи по кабелю витой пары CAT5e/6/7 – до 60 м

Возможность выбора источника блока EDID

Сервисный порт USB

Двунаправленная передача команд управления инфракрасного интерфейса

Обеспечивает питание приемника по PoC (Power over Cable) 24 В

Поддержка 3D (в зависимости от EDID-данных дисплея)

Технические характеристики

Входы 1 – витая пара HDBaseT, разъем RJ45 (розетка)

1 – внешний ИК-приемник, разъем mJack 3,5 мм (розетка)

Выходы 1 – HDMI, тип А (розетка)

1 – витая пара HDBaseT, разъем RJ45 (розетка)

1 – внешний ИК-излучатель, разъем mJack 3,5 мм (розетка)

Порты 1 – USB (сервисный), тип mini-B (розетка)

Полоса пропускания видеосигнала 340 МГц / 10,2 Гбит/с

Поддерживаемые разрешения до 4Kx2K (3840x2160, 24/25/30 Гц / 4096x2160, 24 Гц / 4K2K, 60 Гц – YUV 4:2:0)

Длина кабеля HDMI на вход/выход: до 10 м для сигналов 1080p, 8/12 бит

Расстояние передачи по витой паре до 60 м

Диапазон частот ИК-сигналов 30-50 кГц

Диапазон рабочих температур 0... +40 °С

Диапазон температур хранения -20... +60 °С

Относительная влажность от 20% до 90% без конденсации

Питание 24 В, 1.25 А

Потребляемая мощность 22,33 Вт (вместе с PoC для приемника)

Габаритные размеры (ШхГхВ) 145 x 172 x 35 мм

Масса 0,662 кг

Технические характеристики являются предварительными и могут быть изменены производителем без дополнительного уведомления.

В комплектеПриемник-распределитель CHDBX-1H1CPL – 1 шт.

Внешний ИК-приемник – 1 шт.

Внешний ИК-излучатель – 1 шт.

Источник питания (24 В) – 1 шт.

Руководство пользователя

Сфера примененияДомашние кинотеатры

Лекционные залы, учебные классы

Презентационные залы, шоу-румы

Переговорные и конференц-залы, залы совещаний

Дополнительная информация о

CHDBX-1H1CPL Руководство пользователя на английском языке
