CYPRESS CHDBT-1H7CL

CHDBT-1H7CL – передатчик и распределитель 1:7 сигналов HDMI разрешением до 4Kx2K и двунаправленных сигналов инфракрасного управления в витую пару. Преобразует сигналы перечисленных интерфейсов в пригодные для передачи по кабелю витой пары, распределяет на семь выходов и передает удаленным приемникам. Оснащен проходным выходом HDMI для подключения локального дисплея. Выходы синхронизированы. Длина линии передачи по кабелю CAT5e, 6 или 7 – до 60 м. Соответствует требованиям HDCP. Выполнен в прочном металлическом корпусе. Совместимые приемники: CH-506RXL, CH-513RXLN, CH-514RXLN. Технология HDBaseT.

Основные особенностиСоответствует спецификациями HDMI, HDCP и DVI

Поддержка 3D (при соответствующих настройках EDID дисплея)

Поддерживаемые разрешения до 4Kx2K

Подает входной сигнал одновременно на 7 выходов в витую пару CAT5e/6/7 и на проходной выход HDMI

Скорость передачи данных – от 250 Мбит/с до 3 Гбит/с

Поддерживает полный спектр разрешений компьютерного графического сигнала до WUXGA и HDTV до 4Kx2K (3840x2160/30 Гц и 4096x2160/24 Гц)

Поддерживаемые форматы аудио: LPCM 7.1CH, Dolby TrueHD, Dolby Digital Plus и DTS-HD Master Audio с частотой дискретизации от 32 до 192 кГц

Длина линии передачи по кабелю витой пары – до 60 м

Управление данными EDID: режимы Standard (заводские настройки, видео 1080p/60, аудио LPCM 2CH) и TV (считывается блок EDID устройства отображения; стоит по умолчанию). Для выбора используется переключатель на корпусе устройства

Сервисный порт USB

Двунаправленная передача сигналов инфракрасного управления

Технические характеристики

Входы 1 – HDMI, тип А (розетка)

1 – ИК-приемник, разъем mJack 3,5 мм (розетка)

1 – USB (сервисный), тип mini-B (розетка)

Выходы 1 – проходной HDMI, тип А (розетка)

7 – витая пара HDBaseT (CAT5e/6/7), разъем RJ45 (розетка)

1 – ИК-излучатель, разъем mJack 3,5 мм (розетка)

Полоса пропускания видео 340 МГц / 10,2 Гбит/c

Поддерживаемые разрешения VGA~WUXGA (RB)

480i~1080p при 50/60 Гц, 1080p/24 Гц

4Kx2K (3840x2160 при 30 Гц/4096x2160 при 24/25 Гц)

Длина кабеля HDMI на вход: 10 м при разрешении 1080p / 8-, 12-разрядный цвет

до 10 м при разрешении 4KxK

на выход: 15 м при разрешении 1080p / 8-разрядный цвет

10 м при разрешении 1080p / 12-разрядный цвет

до 10 м при разрешении 4Kx2K

Частота сигналов ИК 30-50 кГц

Защита от электростатических разрядов ±8 кВ (через воздух), ±4 кВ (при касании)

Материал корпуса металл

Цвет черный

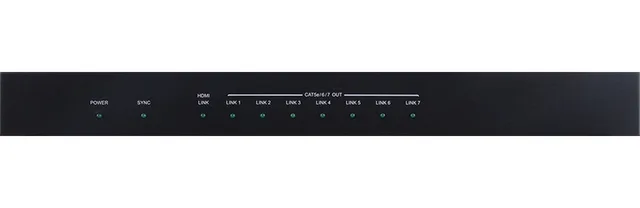

Индикация питание, наличие соединения на входе, наличие соединения на выходах (HDMI и в витую пару 1-7)

Диапазон рабочих температур 0... +40 °C

Диапазон температур хранения -20... +60 °C

Относительная влажность воздуха от 20% до 90% без конденсации

Питание 24 В, 6.25 А

Потребляемая мощность 32 Вт

Габаритные размеры (ШxГxВ) 432 x 179 x 49 мм

Масса 2,122 кг

В комплектеПрибор CHDBT-1H7CL – 1 шт.

Внешний ИК-приемник – 1 шт.

Внешний ИК-излучатель – 1 шт.

Источник питания – 1 шт.

Шнур питания – 1 шт.

Руководство пользователя – 1 шт.

Сфера примененияДомашние развлекательные мультимедийные системы

Лекционные залы, учебные классы и аудитории…
