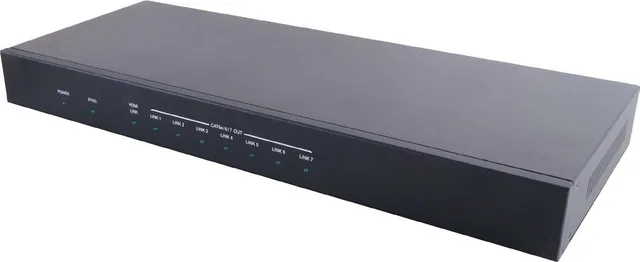

CYPRESS CHDBT-1H7CE

CHDBT-1H7CE – 7-канальный передатчик сигналов HDMI и двунаправленного сигнала ИК-управления по витой паре, позволяющий передавать высококачественный видео- и аудиосигнал по одному кабелю витой пары Cat 5е, 6 и 7 на расстояние до 100 м. Поддерживает передачу сигналов в форматах высокой четкости разрешением до 1080p и 4Kх2K со встроенным звуком формата 7.1. Поддерживает PoC (Power over Cable). Технология HDBaseT. Имеется проходной выход HDMI для подключения локального дисплея или каскадирования устройств.

Основные особенностиПоддержка HDMI (включая 3D-контент и форматы 4K2K), HDCP и DVI

Сигнал подается одновременно на выход HDMI и 7 выходов витой пары HDBaseT

Скорость передачи данных – от 300 Мбит/с до 3 Гбит/с

Поддерживает широкий спектр разрешений компьютерной графики от VGA до WUXGA и HDTV до 4K2K (3840x2160/30, 4096x2160/24)

Сквозная передача аудио с частотой дискретизации 32-192 кГц в форматах LPCM 7.1CH, Dolby TrueHD, Dolby Digital Plus и DTS-HD

Расстояние передачи по кабелю витой пары CAT5e/6/7 – до 100 м

Порт Ethernet 100BaseT

Выбор источника блока EDID: в стандартном режиме используются заводские предустановки, в режиме TV используются EDID-данные дисплея

Поддержка PoC (Power over Cable) для совместимых приемников

Двунаправленная передача команд управления инфракрасного интерфейса

Сервисный порт USB

Возможность отображения 3D-сигнала зависит от настроек EDID дисплея

Совместимые приемники: CH-1109RXC, CH-501RX, CH-506RX, CH-507RX

Технические характеристики

Входы 1 – HDMI, тип А (розетка)

1 – внешний ИК-приемник, разъем mJack 3,5 мм (розетка)

Выходы 1 – проходной HDMI, тип А (розетка)

7 – витая пара HDBaseT, разъем RJ45 (розетка)

1 – внешний ИК-излучатель, разъем mJack 3,5 мм (розетка)

Порты 1 – Ethernet, разъем RJ45 (розетка)

1 – USB (сервисный), тип mini-B (розетка)

Полоса пропускания видеосигнала 340 МГц / 10,2 Гбит/с

Поддерживаемые разрешения 480i~1080p, 50/60 Гц, 1080p, 24 Гц

4Kx2K (3840x2160, 30 Гц / 4096x2160, 24/25 Гц)

VGA~WUXGA (RB)

Длина кабеля HDMI на вход: 10 м для сигналов 1080p, 8/12 бит; 10 м для сигналов 4K2K

на выход: 15 м для сигналов 1080p/8 бит, 10 м для сигналов 1080p / 12 бит и 4K2K

Расстояние передачи по виотой паре до 100 м

Диапазон частот ИК-сигналов 30-50 кГц

Защита от электростатических разрядов ±8 кВ (через воздух), ±4 кВ (при касании)

Индикация питание, связь

Диапазон рабочих температур 0... +40 °С

Диапазон температур хранения -20... +60 °С

Относительная влажность от 20% до 90% без конденсации

Питание 24 В, 6.25 А

Потребляемая мощность 85 Вт

Габаритные размеры (ШxГxВ) 432 x 178 x 49 мм

Масса 2,140 кг

В комплектеПередатчик CHDBT-1H7CE – 1 шт.

Внешний ИК-приемник – 1 шт.

Внешний ИК-излучатель – 1 шт.

Блок питания 24 В постоянного тока – 1 шт.

Руководство пользователя

Сферы примененияДомашние развлекательные системы

Аудитории, учебные классы

Демонстрационные стенды и презентационные залы

Конференц-залы и переговорные

Дополнительная информация о

CHDBT-1H7CE Руководство пользователя на английском языке
