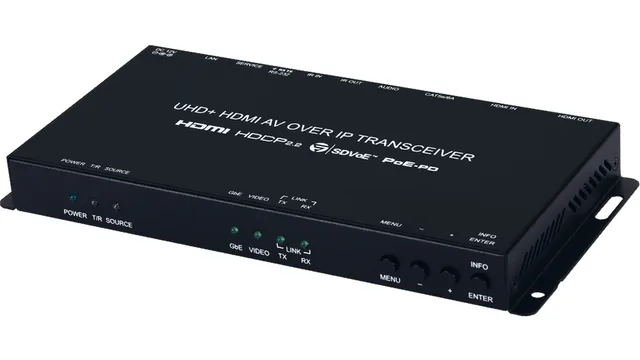

CYPRESS CH-V501TR

CH-V501TR – передатчик / приемник сигналов HDMI разрешением до 4Kх2K/60 (YUV 4:2:0) с поддержкой технологий 3D, HDCP 1.4/2.2, EDID, HDR, сигналов стереоаудио, двунаправленных сигналов ИК и RS-232. Работает по витой паре CAT6a (10GBaseT) с PoE (расстояние до 100 м). Есть проходной выход HDMI. Устройство имеет возможность работы в режиме видеостены. Управление осуществляется по IP, через специальное ПО при помощи контроллера CDPS-CS7-S.

Поддержка HDMI 1.4, совместимость DVI 1.0 (при подключении через опциональный переходник)

Поддержка HDCP 1.x и 2.2

Конфигурируется как приемник или передатчик

Выход HDMI в режиме передатчика используется для подключения локального монитора

Порт аналогового аудиостерео работает как вход в режиме передатчика и как выход — в режиме приемника

При работе с дополнительным контроллером CDPS-CS7-S и специальным программным обеспечением доступны следующие функции: Коммутация по IP в режиме «виртуальной матрицы» с минимальной задержкой

Матричная коммутация аудио независимо от видео

Создание видеостен

Режим мультивьювера

Эмбеддирование и деэмбеддирование аналогового стереоаудио

Минимальная компрессия, для большинства форматов — без видимых потерь

Удлинение сигнала 1080p на расстояние до 100 м в режиме unicast (один-к-одному) по кабелю Cat.6A, для 4K-сигналов расстояние снижается до 70 м

Сквозная передача сигнала c 10- и 12-битным HDR (доступно только в режимах unicast и Genlock)

Сквозная передача аудиоформатов LPCM 2.0/5.1/7.1, Bitstream и HD Bitstream для HDMI-источников

Двунаправленная передача сигналов ИК и RS-232

Получает питание по PoE (Power over Ethernet) 802.3af при подключении к совместимому сетевому коммутатору

Обмен всеми данными по стандарту 10 Gigabit Ethernet с коммутатором по одному кабелю Cat.6A

Для изменения основных настроек используются экранное меню и кнопки на передней панели

Сфера примененияМногоэкранные трансляции

Отели и конференц-центры

Распределенные матричные видеосистемы

Распределенные системы видеостен

Входы

1 – HDMI, тип А (розетка)

1 – ИК, разъем miniJack 3,5 мм (розетка)

Выходы

1 – HDMI, тип A (розетка)

1 – ИК, разъем miniJack 3,5 мм (розетка)

Порты

1 – Ethernet 10GbE, разъем RJ45 (розетка)

1 – аудиостерео (вход или выход), разъем miniJack 3,5 мм (розетка)

1 – Ethernet, разъем RJ45 (розетка)

Полоса пропускания

600 МГц

Пропускная способность

18 Гбит/с для HDMI

Максимальное разрешение

4K, 60 Гц

Спецификации HDMI

2.0

Спецификации HDCP

1.x, 2.2

Стандарты Ethernet

10GE

Удлинение по витой паре до 100 м

Скорость передачи данных последовательного интерфейса до 115200 бит/с Несущая частота ИК-сигналов

30–50 кГц (30–60 кГц в идеальных условиях)

Защита от электростатических разрядов

±8 кВ (воздушный разряд)

±4 кВ (контактный разряд)

Материал корпуса

сталь

Цвет корпуса

черный

Диапазон рабочих температур

0…+40 °C

Диапазон температур хранения

−20…+60 °C

Относительная влажность воздуха

20…90 % (без конденсации)

Питание

12 В, 3 А

Потребляемая мощность

24,5 Вт

Габаритные размеры (ШxГxВ)

231,5 x 116,7 x 25 мм

Масса

0,552 кг

Передатчик / приемник CH-V501TR — 1 шт.

Переходной кабель…
