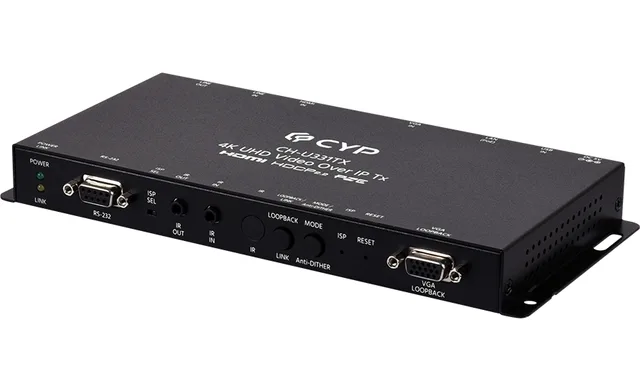

CYPRESS CH-U331TX

CH-U331TX – передатчик сигналов HDMI 2.0 разрешением до 4K/60 (4:2:0), VGA (D-Sub-15 с проходным выходом) разрешением до 1920х1200, двунаправленных сигналов аудиостерео (2х miniJack 3,5 мм), двунаправленных сигналов управления ИК (2х miniJack 3,5 мм), сигналов USB и RS-232 (D-Sub-9) по сети Ethernet 1000BaseT. Устройство обеспечивает возможность поворота изображения для видеостен на 180 или 270°. Питание устройства осуществляется от блока питания или по PoE, расстояние передачи сигналов – до 100 метров. Прибор управляется по IP (Telnet или через web-интерфейс).

Совместим с HDMI 2.0 и DVI 1.0

Удовлетворяет требованиям HDCP 1.4 и 2.2

1 вход HDMI, 1 вход VGA и 1 проходной выход VGA

Передает сигналы видео, аудио и управления по сети на основе стека протоколов TCP/IP в режиме Unicast (один-одному) или Multicast (один-многим)

Режим видеостены с возможностью поворота изображения на 180 и 270°

Входные разрешения HDMI до 4K, 60 Гц (YUV 4:2:0, 8 бит) или 4K, 30 Гц (YUV 4:4:4, 8 бит)¹

Входные и выходные разрешения VGA до WUXGA (RB)

Поддерживает передачу вложенного в HDMI цифрового аудио LPCM 2.0/5.1/7.1 и Bitstream²

Сигнал с линейного аналогового аудиовхода передатчика подается на линейный аналоговый выход и эмбеддируется в выходной сигнал HDMI для каждого подключенного приемника

Сигнал с микрофонного входа приемника передается на линейный аналоговый выход передатчика

Получает питание PoE (802.3af) при подключении к совместимому гигабитному Ethernet-коммутатору или от внешнего блока питания

Поддерживает удлинение сигналов USB от клавиатуры, мыши и внешних накопителей; изохронный режим передачи данных, необходимый для работы веб-камер и внешних HDD, не поддерживается

Сквозная передача сигналов ИК и RS-232

Управление через веб-интерфейс, Telnet и кнопками с лицевой панели

Совместимый приемник: CH-U331RX

Примечания:

• ¹ Входные сигналы 4K, 50/60 Гц (YUV 4:2:0) автоматически конвертируются в 4K, 25/30 Гц (RGB) на выходе
• ² Оптический выход приемника выводит сигналы от источников исключительно в форматах LPCM 2.0 и Bitstream
• Сфера примененияУдлинение сигналов HDMI, VGA, USB, аудио, ИК и RS-232
• Широковещание через единственный кабель CAT5e/6
• Показ мультимедийного содержимого на большом числе дисплеев посредством multicast-трансляции
• Передача сигналов управления и видео на большие расстояния путем каскадирования приборов
• Распределенные матричные видеосистемы и видеостены
• Удлинение сигналов KVM для удаленного управления

Входы

1 – HDMI, тип А (розетка)

1 – VGA, разъем D-Sub HD15 (розетка)

1 – аудиостерео, разъем miniJack 3,5 мм (розетка)

1 – ИК, разъем miniJack 3,5 мм (розетка)

Выходы

1 – Ethernet, разъем RJ45 (розетка)

1 – проходной: VGA, разъем D-Sub HD15 (розетка)

1 – аудиостерео, разъем miniJack 3,5 мм (розетка)

1 – ИК, разъем miniJack 3,5 мм (розетка)

Порты

1 – USB (хост), тип B (розетка)

1 – RS-232, разъем D-Sub DE9 (розетка)

Полоса пропускания

340 МГц

Пропускная способность

10,2 Гбит/с (3,4 Гбит/с на канал)

Максимальное разрешение

4K, 60 Гц

Спецификации HDMI

2.0

Спецификации HDCP

1.4, 2.2

Несущая частота…
