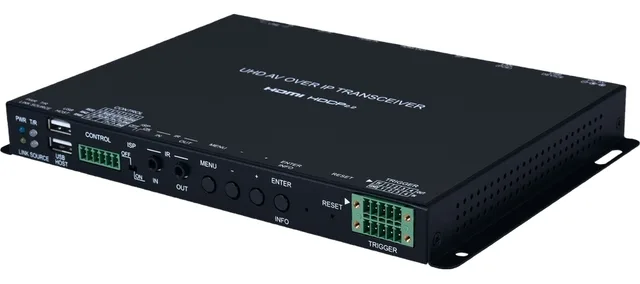

CYPRESS CH-U331TR

CH-U331TR – передатчик / приемник сигналов HDMI, DisplayPort разрешением до 4Kх2K/60 (YUV 4:2:0) с поддержкой технологий 3D, HDCP 1.4/2.2, EDID, а также двунаправленных сигналов стереоаудио, ИК, RS-232 и USB. Есть проходной выход HDMI. При работе по витой паре CAT5e (1000BaseT) с PoE расстояние передачи достигает 100 м, а по оптическому кабелю – от 300 до 2000 м в зависимости от типа оптического кабеля и SFP-модуля. Устройства может работать в режиме видеостены и поворачивать изображение на 0, 180, 270°. Управление осуществляется по RS-232, IP (web-интерфейс, Telnet). Для расширенных функций требуется специальный аппаратный контроллер CDPS-CS7.

Поддержка HDMI 2.0

Совместимость с HDCP 2.2 и 1.x

KVM over IP удлинитель по витой паре или оптоволоконной линии (слот под модуль SPF+). Необходим управляемый сетевой коммутатор с поддержкой IGMP snooping, jumbo-кадров и multicast

Удлиняет сигналы HDMI или DisplayPort (до 4K/30, 4:4:4 или 4K/60, YUV 4:2:0), аудио и USB 2.0, ИК и RS-232

Расстояние передачи по витой паре достигает 100 м от точки до точки. При подключении через гигабитные сетевые коммутаторы дистанция может быть увеличена путем каскадирования

Передача по ВОЛС доступна после установки опционального модуля SFP. Расстояние передачи зависит от типа оптоволоконного модуля и кабеля и составляет 300 м для MMF OM3, 550 м для MMF OM4, 2000 м для SMF

Доступны одноадресный и многоадресный режимы. Многоадресный режим может использоваться для развертывания виртуальной матрицы или формирования видеостен путем подключения нескольких приемников. Для работы с этими функциями требуется контроллер CDPS-CS7

В режиме видеостены доступны компенсация зазоров между дисплеями и их окантовки, поворот изображения на 0, 180, 270° и др.

Входные разрешения до 4K, 60 Гц (4:2:0, 8 бит) и 4K, 30 Гц (4:4:4, 8 бит). Сигналы 4K, 50/60 Гц (4:2:0) автоматически конвертируются перед передачей в 4K, 25/30 Гц (RGB)

Сквозная передача аудиоформатов LPCM 2.0/5.1/7.1, Bitstream и HD Bitstream по HDMI

Аудио с аналогового линейного входа транслируется напрямую на аналоговый линейный выход и эмбеддируется в сигнал HDMI, когда прибор работает как передатчик

Удлиняет USB-сигналы для компьютерной мыши, клавиатуры или накопителей

Питается от внешнего блока питания или по PoE от совместимого Ethernet-коммутатора

8 триггерных входов для подключения сигнализации, датчиков дыма или газа, дверного замка и других подобных устройств. Не подходят для подключения кнопочной панели управления

Базовое управление кнопками на передней панели через экранное меню, по RS-232 и IP (web-интерфейс, Telnet), через блок «сухих» контактов

Расширенное управление, например, формирование видеостен, доступно через опциональный контроллер CDPS-CS7

Входы

1 – HDMI, тип A (розетка)

1 – DisplayPort 20-pin (розетка)

1 – аудиостерео, разъем miniJack 3,5 мм (розетка)

1 – ИК, разъем miniJack 3,5 мм (розетка)

8 – триггерный, клеммный блок

Выходы

1 – HDMI, тип A (розетка)

1 – аудиостерео, разъем RJ45 (розетка)

1 – ИК, разъем miniJack 3,5 мм (розетка)

Порты

1…
