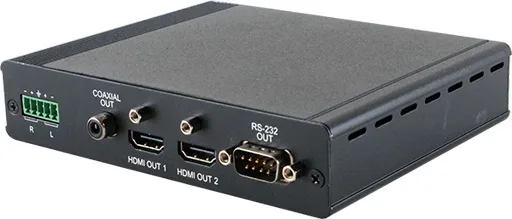

CYPRESS CH-526RXPL

CH-526RXPL – приемник-распределитель 1:2 сигналов HDMI разрешением 4K2K/60 (YUV 4:2:0) с 3D, ИК, RS-232 и аудио из витой пары. Принимает потоки несжатого аудио и видео по одному кабелю витой пары CAT5e/6/7 длиной до 60 м. Два синхронизированных выхода HDMI, дополнительные выходы аудиостерео (цифрового и балансного аналогового) для вывода деэмбедированного из HDMI звука. Возможность управления по ИК. Двунаправленное питание по кабелю витой пары: прибор может получать питание от совместимого передатчика, либо, наоборот, обеспечивать подачу питания передатчику, что добавляет удосбства при инсталляции системы. Технология HDBaseT.

Основные особенностиПоддерживает на выходе все разрешения HDTV до 4K2K и компьютерного графического сигнала до WUXGA (RB)

Способен принимать поток несжатых данных по одному кабелю CAT5e/6/7 длиной до 60 метров

Технология HDBaseT 4Play™: передача по одному кабелю витой пары сигналов видео и аудио, двунаправленным PoC (Power over Cable) и сигналов управления (ИК и RS-232)

Двунаправленная передача сигналов ИК (удаленное управление) и RS-232

Двунаправленное PoC (Power over Cable) 24 В: может принимать/подавать питание по витой паре при подключении к совместимому передатчику

Частота дискретизации аудио до 192 кГц на выходах балансного стерео, цифрового аудио и для вложенного в HDMI аудио

Технические характеристики

Входы 1 – витая пара HDBaseT, разъем RJ45 (розетка)

1 – внешний ИК-приемник, разъем mJack 3,5 мм (розетка)

Выходы 2 – HDMI, тип A (розетка)

1 – цифровое аудио S/PDIF, разъем RCA (розетка)

1 – внешний ИК-излучатель, разъем mJack 3.5 мм (розетка)

1 – балансное аудио, 4-контактный клеммный блок

Порты 1 – RS-232, разъем D-sub D9 (вилка)

1 – USB (сервисный), разъем mini-B

Полоса пропускания видеосигнала 340 МГц / 10,2 Гбит/с

Поддерживаемые выходные разрешения до 4K2K при 24/25/30 Гц и 50/60 Гц (YUV 4:2:0)

Длина кабеля HDMI на вход/выход: до 10 м для сигналов 1080p

до 5 м для сигналов 4K2K

Расстояние передачи по витой паре до 60 м

Частота дискретизации аудио до 2x96 кГц (балансное аналоговое стерео)

до 192 кГц (цифровое аудио и вложенное аудио HDMI)

Диапазон частот сигналов ИК 30-50 кГц

Защита от электростатических разрядов ±8 кВ (через воздух), ±6 кВ (при касании)

Материал корпуса алюминий

Цвет черный

Индикация питание

Рабочая температура 0… +40 °C

Температура хранения -20… +60 °C

Относительная влажность от 20 до 90% без конденсации

Питание 24 В, 1.25 А

Потребляемая мощность 12 Вт

Габаритные размеры (ШxГxВ) 145 x 128 x 30 мм (c учетом разъемов)

Масса 0,375 кг

Технические характеристики являются предварительными и могут быть изменены производителем без дополнительного уведомления

В комплектеПриемник-распределитель CH-526RXPL – 1 шт.

Внешний ИК-приемник – 1 шт.

Руководство пользователя – 1 шт.

Сфера примененияПрием сигнала HDMI из витой пары HDBaseT

Прием сигналов аналогового и цифрового аудио из витой пары HDBaseT

Аудитории, презентационные залы, переговорные, учебные классы
