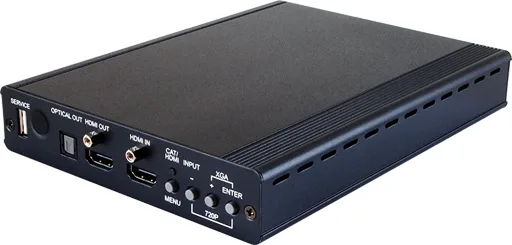

CYPRESS CH-521RXHS

CH-521RXHS – приемник, масштабатор и коммутатор сигналов HDMI, интерфейсов инфракрасного управления и RS-232 из витой пары HDBaseT. Приемник оснащен встроенным коммутатором, что позволяет переключаться между входами витой пары и HDMI, а также имеет выход оптического интерфейса TOSLINK для вывода цифрового аудио, извлеченного из сигнала HDMI. Длина линии приема по одному кабелю витой пары категории 5e, 6 или 7 – до 100 м. Поддерживает технологию HDBaseT 5Play™, в том числе – двунаправленную подачу питания по кабелю витой пары (PoC, Power over Cable) при подключении совместимого передатчика.

Основные особенностиМасштабирует входной сигнал HDMI, полученный по витой паре или с входа HDMI, в широком диапазоне разрешений HDTV / компьютерной графики

Поддерживает разрешения до 1080p и WUXGA на входах и выходе

Длина линии передачи по одному кабелю витой пары CAT5e, 6 или 7 – до 100 м

Технология HDBaseT 5Play™: передача по одному кабелю витой пары сигналов видео и аудио высокой четкости, Ethernet, управления (двунаправленный ИК и RS-232) и питания

Управление осуществляется кнопками с лицевой панели, через RS-232 и с помощью ИК-пульта ДУ

Экранное меню (OSD) для выбора настроек и вывода системной информации

Двунаправленное питание PoC (Power over Cable) 24 В (от передатчика или к передатчику)

Скорость передачи данных через Ethernet – до 100 Мбит/с

Поддерживает аудио LPCM 2CH с частотой дискретизации до 48 кГц (вложенное в HDMI и на оптическом порте TOSLINK)

Технические характеристики

Входы 1 – витая пара HDBaseT, разъем RJ45 (розетка)

1 – HDMI, тип А (розетка)

1 – ИК-приемник, разъем mJack 3,5 мм (розетка)

Выходы 1 – HDMI, тип А (розетка)

1 – ИК-излучатель, разъем mJack 3,5 мм (розетка)

1 – S/PDIF, оптический интерфейс TOSLINK

Порты 1 – RS-232, разъем D-sub D9 (вилка)

1 – Ethernet, разъем RJ45 (розетка)

1 – USB (сервисный), тип A (розетка)

Полоса пропускания видеосигнала на входе: 340 МГц / 10,2 Гбит/c

на выходе: 165 МГц (1,65 Гбит/с)

Скорость Ethernet 100 Мбит/с

Расстояние передачи по витой паре до 100 м

Поддерживаемые разрешения на выходе: до 1080p/60 и до WUXGA (RB)

Частота дискретизации аудио до 48 кГц

Диапазон частот ИК-сигналов 30-50 кГц

Защита от электростатических разрядов ±8 кВ (через воздух), ±4 кВ (при касании)

Материл корпуса металл

Цвет черный

Индикация питание от адаптера, связь, питание по кабелю витой пары

Рабочая температура 0... +40 °C

Температура хранения -20... +60 °C

Относительная влажность воздуха от 20% до 90% без конденсации

Питание 24 В, 2.7 А

Потребляемая мощность 17 Вт

Габаритные размеры (ШxГxВ) 145 x 202,75 x 30 мм (с учетом разъемов)

Масса 0,608 кг

Технические характеристики являются предварительными и могут быть изменены производителем без дополнительного уведомления.

В комплектеПриемник / масштабатор / коммутатор CH-521RXHS – 1 шт.

Внешний ИК-приемник – 1 шт.

Внешний ИК-передатчик – 1 шт.

Блок питания (24 В, 2.7 А)

ИК-пульт ДУ (CR-128) – 1 шт.

Руководство пользователя

Сфера примененияУдлинение сигнала HDMI

Повышающее масштабирование

Шоурумы

Лекционные залы и учебные…
