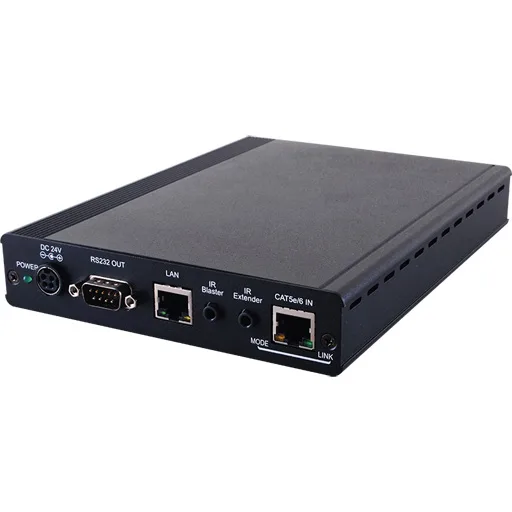

CYPRESS CH-517RXHS

CH-517RXHS – приемник и масштабатор сигналов HDMI, Ethernet, двунаправленного интерфейса RS-232 и инфракрасного управления из витой пары. Получает перечисленные сигналы от передатчика в формате, пригодном для передачи по витой паре, производит обратное преобразование, масштабирует видео в выбранное разрешение, затем выводит на соответствующие выходы. Оснащен дополнительным выходом оптического интерфейса TOSLINK для вывода цифрового аудио стерео, извлеченного из сигнала HDMI, что позволяет подключать аудиоусилитель или активные громкоговорители. Поддерживает разрешения до 1080p и WUXGA, технологию HDBaseT 5Play™, в том числе – двунаправленную подачу питания по кабелю витой пары. Длина линии приема по одному кабелю витой пары – до 100 метров. Управление осуществляется кнопками лицевой панели, с помощью пульта дистанционного управления или через экранное меню. Поддерживает двунаправленную подачу питания по кабелю витой пары.

Основные особенностиМасштабирует входной сигнал HDMI в широком диапазоне выходных разрешений компьютерной графики/HDTV

Поддерживает множество разрешений до 1080p и WUXGA

Длина линии передачи по одному кабелю витой пары CAT5e, 6 или 7 – до 100 метров

Технология HDBaseT 5Play™: передача по одному кабелю витой пары видео и аудио высокой четкости, Ethernet и сигналов управления (двунаправленный ИК и RS-232), питание по кабелю витой пары

Управление осуществляется кнопками лицевой панели, с помощью пульта дистанционного управления или через экранное меню

Скорость передачи данных через Ethernet до 100 Мбит/с

Поддерживаемый формат аудио – LPCM 2CH с частотой дискретизации до 48 кГц

Поддерживает двунаправленную подачу питания по кабелю витой пары для совместимых устройств

Технические характеристики

Входы 1 – витая пара HDBaseT, разъем RJ45 (розетка)

1 – ИК-приемник, разъем mJack 3.5 мм (розетка)

1 – USB (сервисный), тип A (розетка)

Выходы 1 – HDMI, тип А (розетка)

1 – ИК-излучатель, разъем mJack 3.5 мм (розетка)

1 – RS-232, разъем D-sub D9 (вилка)

1 – Ethernet, разъем RJ45 (розетка)

1 – S/PDIF, оптический интерфейс TOSLINK

Полоса пропускания видео на входе 340 МГц /10,2 Гбит/c

Полоса пропускания видео на выходе 165 МГц / 1,65 Гбит/с

Скорость передачи данных Ethernet 100 Мбит/с

Дистанция приема по витой парt до 100 м

Поддерживаемые разрешения HDTV до 1080p60, компьютерной графики до WUXGA (RB)

Частота дискретизации аудио до 48 кГц

Частота сигналов ИК 30-50 кГц

Защита от электростатических разрядов ±8 кВ (через воздух), ±4 кВ (при касании)

Материал корпуса металл

Цвет черный

Индикация питание от адаптера, наличие соединения, питание по кабелю витой пары

Рабочая температура 0... +40 °C

Температура хранения -20... +60 °C

Относительная влажность воздуха от 20% до 90% без конденсации

Питание 24 В, 2.7 А

Потребляемая мощность 14 Вт

Габаритные размеры (ШxГxВ) 145 x 201 x 30 мм

Масса 0,608 кг

В комплекте адаптер питания, сетевой шнур, ИК-пульт ДУ (CR-128), ИК-приемник, ИК-излучатель

Дополнительная информация о

CH-517RXHS Руководство пользователя на английском языке
