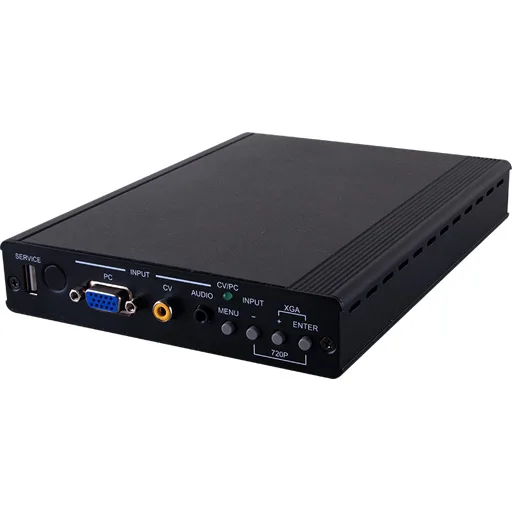

CYPRESS CH-516TXAS

CH-516TXAS – передатчик и масштабатор сигналов композитного видео и компьютерной графики, стерео аудио, Ethernet, двунаправленного интерфейса RS-232 и инфракрасного управления в витую пару. Преобразует перечисленные сигналы в пригодные для передачи по кабелю витой пары. Обратное преобразование производит приемник. Позволяет переключаться между входами видео, масштабирует видеосигнал с повышением разрешения вплоть до 1080p и WUXGA. Длина линии передачи по одному кабелю витой пары CAT5e, 6 или 7 – до 100 метров. Управление осуществляется кнопками лицевой панели, с помощью пульта дистанционного управления или через экранное меню. Поддерживает двунаправленную подачу питания по кабелю витой пары.

Основные особенностиМасштабирует сигналы компьютерной графики или композитного видео с повышением разрешения

Поддерживает множество разрешений до 1080p и WUXGA

Поддерживает видеосистемы NTSC и PAL на входе композитного видео

Длина линии передачи по одному кабелю витой пары CAT5e, 6 или 7 – до 100 метров

Поддержка HDBaseT 5Play™ – передача по одному кабелю витой пары видео и аудио, Ethernet и сигналов управления (двунаправленный ИК и RS-232), питание по кабелю витой пары

Управление осуществляется кнопками лицевой панели, с помощью пульта дистанционного управления или через экранное меню

Скорость передачи данных через Ethernet до 100 Мбит/с

Поддерживает двунаправленную подачу питания по кабелю витой пары для совместимых устройств PoC (Power over Cable)

Технические характеристики

Входы 1 – VGA, разъем D-sub HD15 (розетка)

1 – композитное видео, разъем RCA (розетка)

1 – аудио стерео, разъем mJack 3,5 мм (розетка)

1 – ИК-приемник, разъем mJack 3,5 мм (розетка)

1 – RS-232, разъем D-sub D9 (розетка)

1 – Ethernet, разъем RJ45 (розетка)

Выходы 1 – витая пара CAT5e/6/7, разъем RJ45 (розетка)

1 – ИК-излучатель, разъем mJack 3,5 мм (розетка)

Полоса пропускания видео на выходе 340 МГц / 10,2 Гбит/c

Поддерживаемые видеосистемы на входе NTSC и PAL

Скорость передачи данных Ethernet 100 Мбит/с

Длина линии передачи по витой паре до 100 метров

Поддерживаемые разрешения компонентного видео до WUXGA (RB)

Поддерживаемые разрешения на выходе до 1080p60 и WUXGA (RB)

Частота сигналов ИК 30-50 кГц

Защита от электростатических разрядов ±8 кВ (через воздух), ±6 кВ (при касании)

Материал корпуса металл

Цвет черный

Индикаторы питание, активный вход

Рабочая температура 0... +40 °C

Температура хранения -20... +60 °C

Относительная влажность воздуха от 20% до 90% без конденсации

Питание 24 В, 2.7 А

Потребляемая мощность 16 Вт

Габаритные размеры (ШxГxВ) 145 x 202 x 30 мм

Масса 0,606 кг

В комплекте блок питания, шнур питания, ИК-пульт ДУ (CR-128), ИК-приемник, ИК-излучатель
