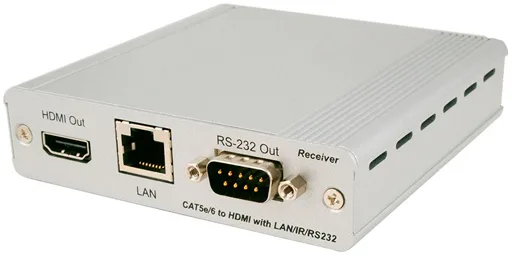

CYPRESS CH-507RX

CH-507RX - приемник сигналов HDMI 1.4, RS-232, ИК управления и сигналов интерфейса Ethernet по витой паре, позволяет принимать сигналы интерфейса HDMI 1.4 и осуществлять двунаправленный обмен данными интерфейса RS-232, а также сигналами ИК управления и Ethernet, передаваемых по одному кабелю витой пары. Поддерживает передачу электропитания по кабелю витой пары в соответствии со стандартом Power over Ethernet. Устройство поддерживает работу с сигналами в форматах высокой четкости до 1080р (60Гц) с 16-ти разрядной глубиной кодирования цвета и многоканальными цифровыми аудиоформатами: Dolby TrueHD, Dolby Digital Plus, DTS-HD Master Audio. Максимальная длина линии приема данных может достигать 100 метров при использовании кабеля витой пары 6-ой категории. Поддерживает спецификации HDMI 1.4: сигналы с разрешением до 4Kx2K, сигналов управления CEC, HDCP. Позволяет передавать сигналы в 3D видеоформатах, используемых современными проигрывателями и игровыми приставками для формирования объёмного изображения. Устройство оснащено портами для подключения внешних приемника и излучателя ИК сигналов, за счет чего реализуется возможность удаленного управления устройствами как со стороны приемного, так и со стороны передающего модулей.

Внимание! Для работы устройства требуется передатчик CH-507TX.

Основные особенности:Совместим со спецификацией HDMI версии 1.4

Поддерживает HDCP

Поддерживает разрешения до 4Kx2K, 3D и Deep Color

Поддерживает CEC

Прием сигналов на расстоянии до 100 м при использовании кабеля 6 категории

Поддерживает многоканальные цифровые аудиоформаты

Предусмотрена возможность подключения внешнего приемника и излучателя ИК сигналов

Обеспечивает двунаправленный обмен данными интерфейса RS-232

При использовании соответствующего переходника позволяет подключать дисплей, использующий интерфейс DVI

Питание прибора осуществляется от передатчика по кабелю витой пары

Технические характеристики:

Входы 1- витая пара, разъем RJ45 (розетка)

1- внешний ИК приемник, разъем mJack 3.5 мм (розетка)

Выходы 1- HDMI, разъем тип "А" (розетка)

1- RS-232, разъем D-sub DB9 (вилка)

1- внешний ИК излучатель, разъем mJack 3.5 мм (розетка)

1- Ethernet, разъем RJ45 (розетка)

Пропускная способность 300 МГц / 9 Гбит/с

Скорость интерфейса Ethernet 100 Мбит/с

Поддерживаемые разрешения 1080p, 4Kx2K

Индикация питание, передача данных

Диапазон рабочих температур 0.. +40°C

Диапазон температур хранения -20.. +60°C

Относительная влажность 20..90% (без конденсации)

Питание 24 В, 13 Вт

Материал корпуса алюминий

Габаритные размеры 71x79x23 мм

Масса 0,25 кг
