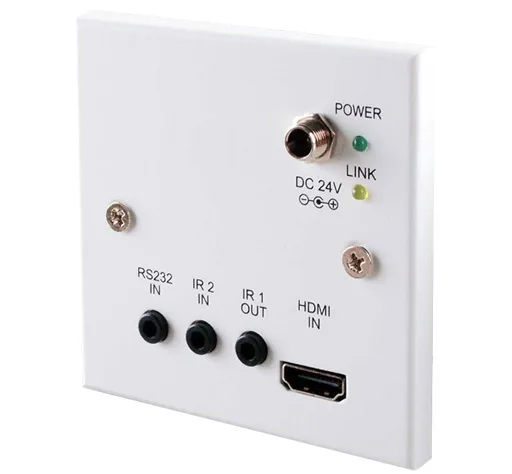

CYPRESS CH-506TXWP

CH-506TXWP – передатчик сигнала HDMI, сигналов управления RS-232 и ИК по витой паре настенного исполнения, позволяющий передавать высококачественный видео- и аудиосигнал по одному кабелю витой пары CAT5е, 6 на расстояние до 100 м. При использовании с приемником CH-506RXWL поддерживает прием сигналов в форматах высокой четкости разрешением до 1080p и 4Kх2K (дальность приема этого сигнала 35 м) со встроенным звуком формата 7.1. Поддерживает PoC (Power over Cable). Технология HDBaseT. Сигнал управления выходным устройством формируется на стороне передатчика CH-506TXWL.

Основные особенностиПоддержка HDMI 1.4 (включая 3D-видеоформаты и разрешения до 4K2K), HDCP и DVI

Передача сигналов с HDCP, прозрачен для сигналов управления CEC

Одновременная передача всех сигналов без компрессии по одному кабелю CAT5e/6 длиной до 100 м

Работает с несжатыми видеосигналами с Deep Color 36/30/24 бит при разрешениях вплоть до 1080p/60

Поддерживает многоканальное аудио LPCM 7.1, Dolby TrueHD и DTS-HD Master Audio

Технология HDBaseT 4Play™: передача по одному кабелю витой пары HD-видео и аудио, сигналов управления (двунаправленный ИК/RS-232) и (Power over Cable)

Исполнение в виде настенной панели, удобный монтаж

Совместимый приемник: CH-506RXWP

Технические характеристики

Входы 1 – HDMI, тип А (розетка)

1 – ИК, разъем mJack 3,5 мм (розетка)

Выходы 1 – витая пара HDBaseT, разъем RJ45 (розетка)

1 – ИК, разъем mJack 3,5 мм (розетка)

Порты 1 – RS-232, разъем mJack 3,5 мм (розетка)

Расстояние передачи по витой паре до 100 м

Диапазон частот ИК-сигналов 30-50 кГц

Защита от электростатических разрядов ±8 кВ (через воздух)

±4 кВ (при касании)

Материал корпуса алюминий

Цвет белый

Индикация питание, связь

Диапазон рабочих температур 0... +40 °C

Диапазон температур хранения -20... +60 °C

Относительная влажность воздуха от 20% до 90% без конденсации

Питание 24 В, 1.25 А

Потребляемая мощность 3 Вт

Габаритные размеры (ШxГxВ) 87 x 97 x 31 мм

Масса 0,2 кг

Технические характеристики являются предварительными и могут быть изменены производителем без дополнительного уведомления.

Сфера примененияДомашние AV-системы

Лекционные залы и учебные аудитории

Залы заседаний

Шоурумы
