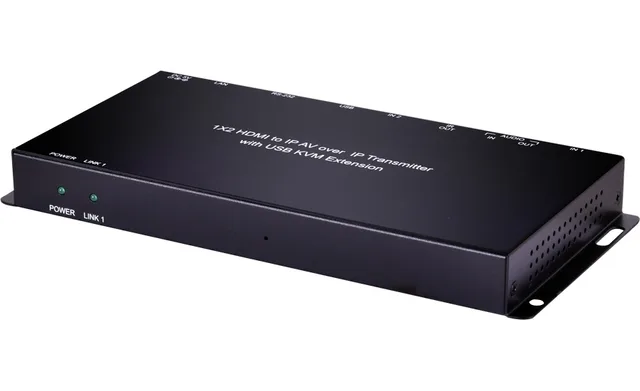

CYPRESS CH-352TX

CH-352TX – передатчик KVM-сигналов сигналов 2 х HDMI 1.4 разрешением до 1080p (1920x1200) с поддержкой HDCP 1.4 и EDID, двунаправленных сигналов аудиостерео (2х miniJack 3,5 мм), сигналов USB и RS-232 (D-Sub-9), приемник возвратных сигналов управления ИК (miniJack 3,5 мм) по сети Ethernet 1000BaseT. Канал аудио использует первый вход HDMI. Рекомендуется использовать гигабитный коммутатор Ethernet с включенной функцией IGMP snooping. Расстояние передачи сигналов – до 100 метров. Прибор настраивается и управляется по IP (Telnet, web-интерфейс) или с помощью контроллера CDPS-CS7. Совместимый приемник: CH-352RX. Передатчик и приемник работают в режиме Unicast (точка – точка).

Поддержка HDMI 1.4

Поддержка HDCP 1.x

Совместимость с DVI 1.0

Два входа HDMI, сигнал с каждого передается на независимый AVoIP-приемник

Передача видео, аудио и управляющего сигнала по TCP/IP в режиме Unicast (один-одному)

Поддержка разрешений до 1080p60 и 1920×1200, 60 Гц

Удлинение вложенного аудиосигнала разных форматов, в том числе 8-канального LPCM и Bitstream

Эмбеддирование аналогового стереозвука с внешнего входа для первого входа HDMI

Функция сквозной передача аналогового аудио от приемника к передатчику

Подключение клавиатуры, мыши и внешних накопителей через USB

Сквозная передача сигналов ИК и RS-232

Сквозная передача внешнего EDID

Дополнительный внутренний EDID

Управление по web-интерфейсу и Telnet

Расширенное управление и настройка с внешнего контроллера CDPS-CS7

Входы

2 – HDMI, тип А (розетка)

1 – аудиостерео, разъем miniJack 3,5 мм (розетка)

Выходы

1 – Ethernet, разъем RJ45 (розетка)

1 – аудиостерео, разъем miniJack 3,5 мм (розетка)

1 – ИК, разъем miniJack 3,5 мм (розетка)

Порты

1 – USB 2.0 (хост), тип B (розетка)

1 – RS-232, разъем D-Sub DE9 (розетка)

Пропускная способность

6,75 Гбит/с (2,25 Гбит/с на канал)

Максимальное разрешение

1920x1200 (WUXGA)

Максимальное разрешение

1080p

Спецификации HDMI

1.4

Спецификации HDCP

1.x

Стандарты Ethernet

1000Base-T

Удлинение по витой паре до 100 м

Форматы аудио на аналоговом входе небалансное подключение импеданс 10 кОм максимальный уровень 2 В RMS

Форматы аудио на аналоговом выходе небалансный двухканальный (стерео)

20 Гц – 20 кГц

• уровень сигнала: 2 В RMS
• импеданс: 1 кОм
• КНИ + шум: < −66 дБ (0 dBFS, 1 кГц, A-взвешенный)
• отношение сигнал/шум: > 80 дБ (0 dBFS)
• перекрестная помеха: < −60 дБ (10 кГц)

Частота дискретизации аудио

32, 44.1, 48, 88.2, 96, 176.4, 192 кГц

Скорость передачи данных последовательного интерфейса

115200 бит/с Несущая частота ИК-сигналов

30–50 кГц (30–60 кГц в идеальных условиях)

Управление

IP (Telnet, web-интерфейс), опциональный контроллер

Защита от электростатических разрядов

±8 кВ (воздушный разряд)

±4 кВ (контактный разряд)

Материал корпуса

сталь

Цвет корпуса

черный

Диапазон рабочих температур

0…+40 °C

Диапазон температур хранения

−20…+60 °C

Относительная влажность воздуха

20…90 % (без конденсации)

Питание

5 В, 2,6 А

Потребляемая мощность

10,8 Вт

Габаритные размеры (ШxГxВ)

231,5 x 120 x 25 мм

Масса

0,636 кг

Приемник CH-352TX — 1 шт.

Блок питания 5 В, 2.6 А — 1 шт.

Шнур питания — 1…
