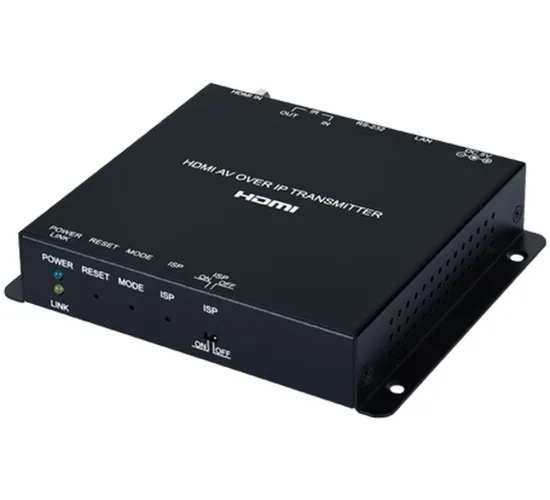

CYPRESS CH-331H-TX

CH-331H-TX – контроллер видеостены и передатчик сигналов HDMI 1.4 разрешением до 1080p, двунаправленных сигналов управления ИК (2х miniJack 3,5 мм), сигналов RS-232 (miniJack 3,5 мм) по сети Ethernet 1000BaseT. Питание только от внешнего блока, без PoE. Расстояние передачи сигналов – до 100 метров. Прибор управляется по IP (Telnet или через web-интерфейс). Совместимый приемник: CH-331H-RX.

Поддержка HDMI 1.4, совместимость DVI 1.0 (при подключении через опциональный переходник)

Передает по TCP/IP видео, аудио и сигналы управления в режимах unicast (один-к-одному) и multicast (один-ко-многим)

Видеостена из нескольких мониторов с компенсацией окантовки дисплеев и зазоров между ними, возможность поворота изображения на 180° и 270°

Входные разрешения HDMI до 1080p60 и WUXGA (1920×1200)

Поддерживает каскадирование через сетевые коммутаторы, дальность передачи на каждом уровне — до 100 м

Сквозная передача вложенного аудио LPCM 2.0/5.1/7.1, Bitstream и HD Bitstream

Сквозная передача сигналов ИК и RS-232

Управление при помощи экранного меню со стороны приемника, по протоколу Telnet или через web-интерфейс, а также при помощи контроллера CDPS-CS7 (поставляется отдельно)

Сфера примененияОдновременная трансляция на несколько дисплеев в отелях или конференц-центрах

Передача данных и видеосигнала на большие расстояния с использованием каскадирования

Распределенные матричные видеосистемы

Распределенные системы видеостен

Входы

1 – HDMI, тип А (розетка)

1 – ИК, разъем miniJack 3,5 мм (розетка)

Выходы

1 – Ethernet, разъем RJ45 (розетка)

1 – ИК, разъем miniJack 3,5 мм (розетка)

Порты

1 – RS-232, разъем miniJack 3,5 мм (розетка)

Полоса пропускания

225 МГц

Пропускная способность

6,75 Гбит/с (2,25 Гбит/с на канал)

Максимальное разрешение

1080p

Максимальное разрешение

1920x1200 (WUXGA)

Спецификации HDMI

1.4

Стандарты Ethernet

100Base-T

Скорость передачи данных последовательного интерфейса до 115200 бит/с Удлинение по витой паре до 100 м

Несущая частота ИК-сигналов

30–50 кГц (30–60 кГц в идеальных условиях)

Защита от электростатических разрядов

±8 кВ (воздушный разряд)

±4 кВ (контактный разряд)

Материал корпуса

сталь

Цвет корпуса

черный

Диапазон рабочих температур

0…+40 °C

Диапазон температур хранения

−20…+60 °C

Относительная влажность воздуха

20…90 % (без конденсации)

Питание

5 В, 2,6 А

Потребляемая мощность

5,17 Вт

Габаритные размеры (ШxГxВ)

128 x 116 x 25 мм

Масса

0,364 кг

Контроллер видеостены, передатчик CH-331H-TX — 1 шт.

Кабель с ИК-приемником, разъем miniJack 3,5 мм — 1 шт.

Кабель с ИК-излучателем, разъем miniJack 3,5 мм — 1 шт.

Переходной кабель RS-232 (miniJack 3,5 мм — D-Sub DE9) — 1 шт.

Блок питания 5 В, 2.6 А — 1 шт.

Вибропоглощающие ножки — 4 шт.

Руководство пользователя
