CYPRESS CH-2535TX

CH-2535TX – передатчик, масштабатор и автоматический коммутатор сигналов HDMI, DisplayPort c HDCP 1.4 (2.2), VGA и стереоаудио, Ethernet 100BaseT, инфракрасного управления и RS-232 в витую пару HDBaseT с передачей питания 48 В (технология PoH – Power over HDBaseT). Поддерживает разрешения до 4K/60 для HDMI и DP, WUXGA для VGA. При использовании совместимого приемника CH-2535RX можно переключать входы на передатчике и локальный вход приемника. Триггерный интерфейс может выполнять до 64-х макрокоманд, каждая из которых содержит до 16-ти обычных команд. Эти сигналы управления приходят и на релейные выходы приемника. Расстояние передачи сигнала 1080p по одному кабелю витой пары CAT5e или 6 – до 100 м, сигнала 4K – до 70 м. Управление устройством осуществляется с использованием кнопок, по ИК, RS-232 и IP (Telnet, web-интерфейс).

Поддержка входных интерфейсов HDMI, DisplayPort и VGA

Поддержка входных разрешений до 4K, 60 Гц (4:4:4, 8 бит) при передаче сигнала по HDMI и DisplayPort

Конвергенция HDBaseT: HD-видео и аудио, 100Base-T Ethernet, питание 48 В и двунаправленный ИК

Расстояние передачи по витой паре: до 100 м — 1080p (12 бит); до 70 м — 4K, 30 Гц и 50/60 Гц (4:2:0, 8 бит) с AVLC

Сквозная передача аудиоформатов LPCM 2.0/5.1/7.1, Bitstream и HD Bitstream

Эмбеддирование и деэмбеддирование через порты аналогового стереоаудио

Функция автоматического поиска и переключения входного канала при отключении текущего источника

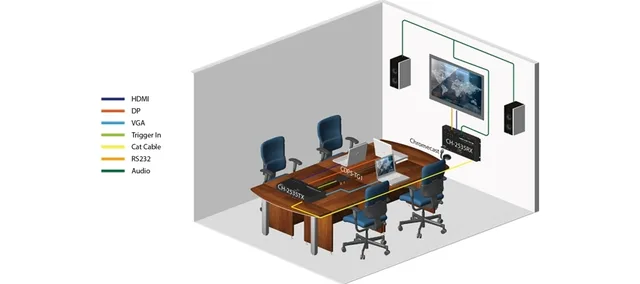

Контроллер управления оснащением конференц-залов, в том числе медиапроигрывателями, проекторами, проекционными экранами: Ethernet, RS-232, ИК или замыканием контактов

Обучаемый ИК и функция широковещательной передачи ИК-команд

Поддержка протокола Telnet для клиентских и серверных устройств

Встроенный контроллер оборудования поддерживает до 16 управляемых устройств

Поддержка списков макрокоманд, активирующих несколько событий по одному нажатию кнопки (до 16 различных действий на один макрос)

Внутренние часы оснащены отдельной батареей, которая позволяет поддерживать контроль за исполнением макрокоманд и соблюдением графика назначенных событий

Возможно расширенное использование триггерного интерфейса для активации предварительно созданных макрокоманд нажатием одной кнопки на внешней панели управления (поставляется отдельно)

Возможно использовать в сочетании с настенными панелями управления, работающими в рамках одной Ethernet-сети, для расширения возможностей управления подчиненными устройствами

Расширенные возможности управления EDID: в памяти записаны заводские блоки данных, предусмотрена возможность записи блоков с внешних устройств и пользовательских настроек

Простая процедура обновления встроенного ПО с использованием USB-накопителей или web-интерфейса

Управление устройством: с использованием кнопок на верхней панели и экранного меню, по web-интерфейсу, Telnet и RS-232

Спецификации HDBaseT

1.0

Входы

1 – HDMI, тип A (розетка)

1 – DisplayPort 20-pin (розетка)

1 – VGA, разъем D-Sub HD15 (розетка)

1 – аудиостерео, разъем miniJack 3,5 мм (розетка)

1 – ИК…
