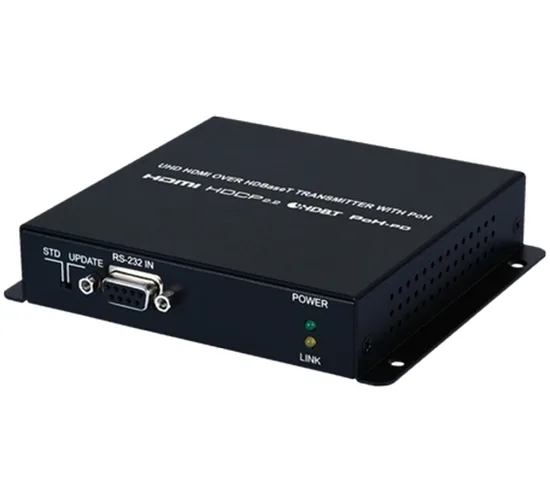

CYPRESS CH-2527TXPL

CH-2527TXPL – передатчик сигналов HDMI разрешением до 4Kх2K/60 (при YUV 4:2:0) с поддержкой HDCP 2.2, CEC, двунаправленных сигналов ИК и RS-232 в витую пару CAT5e с PoH (Power over HDBaseT) 48 В. Устройство работает с сигналами, требующими полосу пропускания 340 МГц. Длина линии передачи по одному кабелю витой пары CAT5e/6 – до 70 м для сигнала 1080p, сигналы 4K передаются на 35 м. Совместимый приемник: CH-2527RXPL.

Поддержка HDMI, в том числе 3D-видеоформатов и 4K-разрешений

Совместимость с DVI 1.0

Совместимость с HDCP 2.2 и HDCP 1.x

Поддержка разрешений до 4096×2160p, 50/60 Гц (4:2:0, 8 бит)

Сквозная передача CEC

Конвергенция HDBaseT: HD-видео и аудио, питание по HDBaseT (PD) и сигналы управления (сквозная передача двунаправленного сигнала ИК, RS-232

Расстояние передачи по витой паре: 70 м — 1080p/60 (12 бит) и до 35 м — 4K/60 (4:2:0, 8 бит) по кабелю Cat.5e/6/7

Получает (PD) питание PoH 48 В (Power over HDBaseT) от совместимого приемника (PsE)

Входы

1 – HDMI, тип А (розетка)

1 – ИК, разъем miniJack 3,5 мм (розетка)

Выходы

1 – витая пара, разъем RJ45 (розетка)

1 – ИК, разъем miniJack 3,5 мм (розетка)

Порты

1 – RS-232, разъем D-Sub DE9 (розетка)

Полоса пропускания

340 МГц

Пропускная способность

10,2 Гбит/с (3,4 Гбит/с на канал)

Максимальное разрешение

4K, 60 Гц

Поддерживаемые разрешения от 480i до 4K (4:2:0, 8 бит) 60 Гц от VGA до WUXGA 60 (RB) Гц

Спецификации HDCP

1.x, 2.2

Спецификации HDBaseT

1.0

Удлинение по витой паре до 70 м

Скорость передачи данных последовательного интерфейса до 115200 бит/с Несущая частота ИК-сигналов

30–50 кГц (30–60 кГц в идеальных условиях)

Защита от электростатических разрядов

±8 кВ (воздушный разряд)

±4 кВ (контактный разряд)

Материал корпуса

металл

Цвет корпуса

черный

Диапазон рабочих температур

0…+40 °C

Диапазон температур хранения

−20…+60 °C

Относительная влажность воздуха

20…90 % (без конденсации)

Питание

PoE 48 В

Потребляемая мощность

4,71 Вт

Габаритные размеры (ШxГxВ)

128 x 117 x 25 мм

Масса

0,37 кг

Приемник сигналов CH-2527TXPL – 1 шт.

Кабель с ИК-излучателем – 1 шт.

Руководство пользователя
