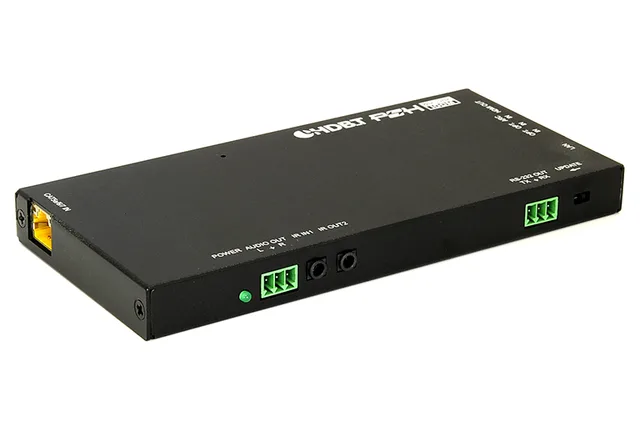

CYPRESS CH-1602RXR

CH-1602RXR – приемник сигналов HDMI 4Kх2K/60 (YUV 4:2:0) с поддержкой HDCP 2.2 и обратного аудиоканала (ARC), Ethernet, ИК, RS-232 и аудио из витой пары. Принимает несжатое аудио и видео вместе с сигналами управления и Ethernet по кабелю витой пары до 100 м. Порты ИК, RS-232, вход цифрового и выход аналогового аудио. Поддержка HDBaseT 5Play. Ультратонкий корпус, без блока питания. Получает питание PoC (Power over Cable) 48 В по кабелю витой пары от совместимого передатчика.

Основные особенностиСоответствует спецификации HDBaseT 2.0, расстояние передачи по кабелю CAT6/7 – до 100 м, по кабелю CAT5e – до 90 м

Полная поддержка HDMI 2.0 (3D и разрешения 4K2K/60, YUV 4:2:0), HDCP 2.2 и DVI

Конвергенция HDBaseT 5Play™: передача по одному кабелю витой пары HD-видео и аудио, Ethernet 100BaseT, сигналов управления (двунаправленного ИК/RS-232) и PoC (Power over Cable)

Сквозная передача HD-аудио в форматах LPCM2/5.1/7.1CH, Dolby Digital 2/5.1CH, DTS 2/5.1CH, Dolby Digital Plus, Dolby TrueHD и DTS-HD Master Audio

Двунаправленная связь по Ethernet LAN 10/100 Мбит/с

Поддерживает передачу аналогового и цифрового аудио с внешних источников

Поддержка обратного аудиоканала (ARC, Audio Return Channel)

Частота дискретизации аудио, передаваемого через оптический интерфейс – до 48 кГц

Скорость передачи данных через RS-232 – до 115200 бит/с

Ультратонкий корпус: прибор занимает мало места, возможен аккуратный скрытый монтаж в различных местах

Совместимый передатчик: CH-1602TXR

Технические характеристики

Входы 1 – HDBaseT, разъем RJ45 (розетка)

1 – цифровое аудио S/PDIF, оптический интерфейс TOSLINK

1 – ИК, разъем mJack 3,5 мм (розетка)

Выходы 1 – HDMI, тип А (розетка)

1 – небалансное стерео, клеммный блок

1 – ИК, разъем mJack 3,5 мм (розетка)

Порты 1 – RS-232, клеммный блок

1 – Ethernet, разъем RJ45 (розетка)

Полоса пропускания видеосигнала 340 МГц / 10,2 Гбит/c

Расстояние передачи по витой паре 100 м (CAT5e/6/7) – 1080p/60, 36 бит, 3D

100 м (CAT6/7) – 4K2K/30

90 м (CAT5e) – 4K2K/30

Длина кабеля HDMI 8 м – 1080p, 8 бит

8 м – 1080p, 12 бит

5 м – 4K2K

Диапазон частот ИК-сигналов 30-50 кГц

Скорость потока RS-232 до 115200 бит/с

Защита от электростатических разрядов ±8 кВ (через воздух)

±4 кВ (при касании)

Материал корпуса металл

Цвет черный

Индикация питание

Рабочая температура 0... +40 °C

Температура хранения -20... +60 °C

Относительная влажность от 20 до 90%, без конденсации

Питание 48 В, 0.83 А (PoC от передатчика)

Потребляемая мощность 15,5 Вт

Габаритные размеры (ШxГxВ) 80 x 180 x 16 мм (c учетом разъемов)

Масса 0,356 кг

Технические характеристики являются предварительными и могут быть изменены производителем без дополнительного уведомления.

Сфера примененияПитание PoC (Power over Cable) 48 В от передатчика (PSE) к приемнику (PD)

Домашние мультимедийные развлекательные системы

Учебные классы, аудитории

Демонстрационные стенды, презентационные залы

Конференц-залы, переговорные комнаты
