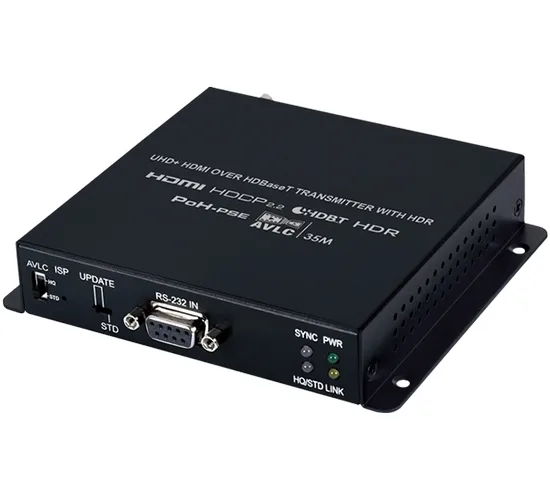

CYPRESS CH-1527TXPLV

CH-1527TXPLV – передатчик сигналов HDMI разрешением до 4K/60 (YUV до 4:4:4, 8 бит) с 3D, двунаправленных сигналов ИК и RS-232 по кабелю витой пары. Получает сигналы перечисленных интерфейсов, преобразует их в формат для передачи по витой паре CAT5e/6/7 и передает совместимому приемнику. Расстояние передачи – до 70 м. Функция AVLC позволяет вручную выбирать между двумя режимами передачи сигнала: максимально высокое качество изображения (полная полоса пропускания) и стандартный (меньшая полоса пропускания). Последний используется при подключении более протяженных кабельных трасс к источникам 4K. Обеспечивает подачу питания 48 В приемнику по кабелю витой пары (PoH, Power over HDBaseT). Совместимый приемник: CH-1527RXPLV.

Поддержка HDMI с HDR; DVI 1.0; 3D и разрешений 4K, 60 Гц

Совместимость с HDCP 2.2 и 1.x

Входные разрешения до 4K UHD (18 Гбит/с, 4K, 50/60 Гц, 4:4:4, 8 бит)

Выходные разрешения до 4K, 50/60 Гц (4:4:4, 8 бит)

Поддержка Deep Color с глубиной цвета до 12 бит для входных и выходных сигналов

Сквозная передача HDR (High Dynamic Range) при глубине цвета 10 и 12 бит

Сквозная передача CEC

Конвергенция HDBaseT: HD-видео и аудио, 100Base-T Ethernet, питания 48 В и сигналы управления (двунаправленный ИК, RS-232)

Расстояние передачи по одному кабелю витой пары CAT5e/6/7: до 70 м — 1080p (12 бит), до 35 м — 4K/30 и 50/60 (4:2:0, 8 бит) с AVLC

Адаптивная компрессия видеосигнала без потери качества AVLC активируется, когда требования к полосе пропускания сигнала от источника превосходят 10,2 Гбит/с (340 МГц) — это позволяет использовать источники с полосой до 18 Гбит/с (600 МГц) без потери качества видео

Ручной выбор режима AVLC: «максимально высокое качество изображения» (полная полоса пропускания) и «стандартный» (меньшая полоса пропускания). Последний используется при подключении более протяженных кабельных трасс к источникам 4K

Питание стандарта IEEE 802.3at 48 В PoH по кабелю витой пары от передатчика (PsE) для совместимых приемников (PD)

Сфера примененияДомашние AV-системы

Лекционные залы

Шоурумы

Залы совещаний

Учебные классы

Спецификации HDBaseT

1.0

Входы

1 – HDMI, тип А (розетка)

1 – ИК, разъем miniJack 3,5 мм (розетка)

Выходы

1 – витая пара HDBaseT, разъем RJ45 (розетка)

1 – ИК, разъем miniJack 3,5 мм (розетка)

Порты

1 – RS-232, разъем D-Sub DE9 (розетка)

Полоса пропускания

600 МГц для HDMI

340 МГц для HDBaseT

Пропускная способность

18 Гбит/с для HDMI

10,2 Гбит/с для HDBaseT

Максимальное разрешение

4K, 60 Гц

Спецификации HDCP

1.x, 2.2

Удлинение по витой паре до 70 м

Кабель для организации линии передачи витая пара CAT5e/6/7

Скорость передачи данных последовательного интерфейса до 115200 бит/с Несущая частота ИК-сигналов

30–50 кГц (30–60 кГц в идеальных условиях)

Защита от электростатических разрядов

±8 кВ (воздушный разряд)

±4 кВ (контактный разряд)

Материал корпуса

металл

Цвет корпуса

черный

Диапазон рабочих температур

0…+40 °C

Диапазон температур хранения

−20…+60 °C

Относительная влажность воздуха

20…90 % (без конденсации)

Питание

48 В, 0.83 А (PsE)

Потребляемая мощность

8,47 Вт

Габаритные…
