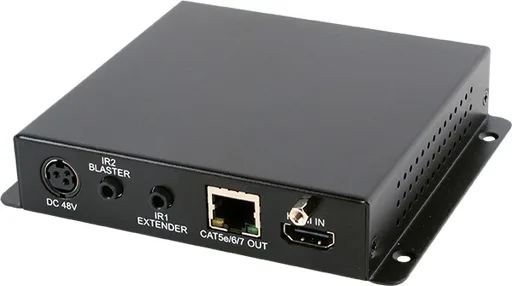

CYPRESS CH-1527TXPL

CH-1527TXPL – передатчик сигналов HDMI разрешением до 4Kх2K/60 (YUV 4:2:0) с 3D, двунаправленных сигналов ИК и RS-232 по кабелю витой пары. Получает сигналы перечисленных интерфейсов, преобразует их в формат для передачи по витой паре CAT5e/6/7 и передает совместимому приемнику. Расстояние передачи – до 60 м. Поддержка HDBaseT 4Play. Обеспечивает подачу питания 48 В приемнику по кабелю витой пары (PoC, Power over Cable).

Основные особенностиПоддержка HDMI (включая 3D-видеоформаты, разрешения 4K2K), HDCP и DVI

Сквозная передача сигналов протокола управления CEC

Одновременная передача всех сигналов без сжатия по одному кабелю CAT5e/6/7 длиной до 60 м (для 4K2K – не более 35 м)

Технология HDBaseT 4Play™: передача по одному кабелю витой пары HD-видео и аудио, PoC (Power over Cable) и сигналов управления (двунаправленный ИК/RS-232)

Работает с видеосигналами разрешением до 4K2K при 50/60 Гц (YUV 4:2:0), поддерживает соотношение сторон 21:9

Питание 48 В подается по кабелю витой пары от передатчика (PSE) приемнику (PD)

Простое подключение

Длина кабеля HDMI до источника сигнала/дисплея – до 5 м для сигналов 4K2K, 50/60 Гц, YUV 4:2:0

Совместимый приемник: CH-1527RXPL

Технические характеристики

Входы 1 – HDMI, тип А (розетка)

1 – ИК, разъем mJack 3,5 мм (розетка)

Выходы 1 – витая пара HDBaseT, разъем RJ45 (розетка)

1 – ИК, разъем mJack 3,5 мм (розетка)

Порты 1 – RS-232, разъем D-sub D9 (розетка)

Полоса пропускания видеосигнала 340 МГц / 10,2 Гбит/c

Поддерживаемые разрешения 480i~1080p 24/25/30/50/60 Гц

4K2K (3840x2160 24/25/30 Гц; 4096x2160 24 Гц, 50/60 Гц – YUV 4:2:0)

VGA~WUXGA (RB)

Длина кабеля HDMI 10 м – 1080p, 8/12 бит; 5 м – 4K2K

Расстояние передачи по витой паре до 60 м

Диапазон частот ИК-сигналов 30-50 кГц

Защита от электростатических разрядов ±8 кВ (через воздух)

±4 кВ (при касании)

Материал корпуса металл

Цвет черный

Индикация питание, связь

Диапазон рабочих температур 0... +40 °C

Диапазон температур хранения -20... +60 °C

Относительная влажность воздуха от 20% до 90% без конденсации

Питание 48 В, 0.83 А

Потребляемая мощность 15 Вт (макс.)

Габаритные размеры (ШxГxВ) 108 x 116 x 25 мм

Масса 0,370 кг

Технические характеристики являются предварительными и могут быть изменены производителем без дополнительного уведомления.

Сфера примененияПитание PoC 48 В от передатчика (PSE) к приемнику (PD)

Домашние AV-системы

Шоурумы

Конференц-залы, переговорные, проведение презентаций

Учебные заведения, класс, аудитории
