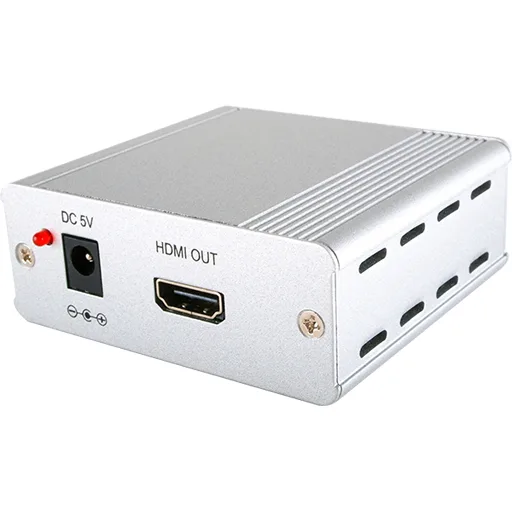

CYPRESS CH-107RXN

CH-107RXN – приемник сигнала HDMI из витой пары. Поддерживает разрешения до 1080p с 12-разрядной глубиной кодирования цвета и Deep Color. Принимает сигнал из витой пары, полученный от передатчика, и выдает на выход HDMI. Выполняет компенсацию АЧХ, оснащен встроенным эквалайзером с возможностью регулировки для настройки оптимального уровня сигнала. Дистанция приема по одному кабелю витой пары CAT6 или 7 – до 45 метров. Соответствует требованиям HDCP.

Основные особенностиСоответствует спецификациям HDMI, DVI 1.1 и HDCP 1.1

Поддержка Deep Color и 36-разрядной глубины кодирования цвета (12 бит на канал)

Поддерживаемые форматы аудио: Dolby TrueHD, Dolby Digital Plus и DTS-HD Master Audio

Передача сигнала по одному кабелю витой пары 6-й или 7-й категории

Выполняет компенсацию АЧХ и восстановление уровня сигнала

Расстояние передачи по HDMI-кабелю до 10 метров (видеосигнал разрешением до 1080p и 8-/12-разрядной глубиной кодирования цвета)

Дистанция приема по витой паре: до 45 м при разрешении до 1080p с 8-разрядной глубиной кодирования цвета, до 15 м при 1080p с 12-разрядной глубиной кодирования цвета

Поддерживает цветовое пространство xvYCC

Встроенный эквалайзер для оптимальной настройки уровня сигнала (7 положений, для настройки используется переключатель на корпусе устройства)

Технические характеристики

Вход 1 – витая пара, разъем RJ45 (розетка)

Выход 1– HDMI, тип «А» (розетка)

Полоса пропускания видео 225 МГц (6,75 Гбит/c)

Длина витой пары до 45 метров

Длина кабеля HDMI до 10 метров (разрешение до 1080p, 8-/12-разрядная глубина кодирования цвета)

Защита от электростатических разрядов ±8 кВ (через воздух), ±4 кВ (при касании)

Корпус металлический, серебристого цвета

Индикаторы питание

Рабочая температура 0... +40 °C

Температура хранения -20... +60 °C

Относительная влажность воздуха от 20% до 90% без конденсации

Питание 5 В, 1 А

Потребляемая мощность 2 Вт

Габаритные размеры (Ш x Г x В) 78 x 72 x 30 мм

Масса 0,09 кг

В комплекте блок питания
