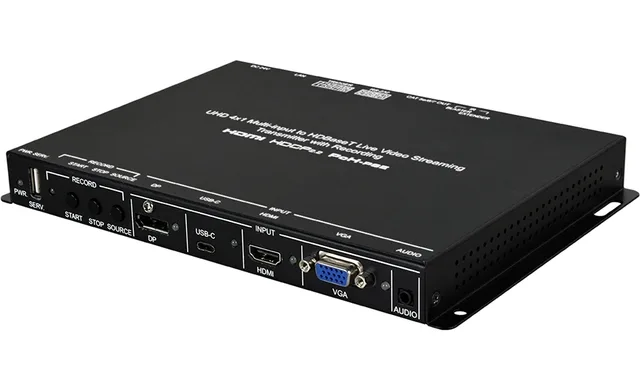

CYPRESS CDPS-P313RTX

CDPS-P313RTX – кодер и передатчик по HDBaseT сигналов с разрешением до 4096x2160p/60 (при 4:2:0), по Ethernet сигналов сжатого видео H.264 разрешением до 1080p/60. Источниками являются сигналы HDMI, DisplayPort, USB-C разрешением 4096x2160p/60 (4:2:0) с поддержкой HDCP 1.4/2.2 и VGA 1920x1080p/60. Также обеспечивается передача и прием сигналов ИК по HDBaseT. Устройство может записывать контент на USB-накопитель. Имеет вход аналогового стерео (miniJack 3,5 мм) для передачи аудиосигнала при подключении устройства по VGA. Управление устройством осуществляется по ИК, RS-232, IP (telnet, web-интерфейс) и ''сухими контактами''.

Совместимость с HDCP 1.x и 2.2. Потоковая трансляция HDCP-защищенного сигнала по Интернету невозможна. При его передаче экран будет полностью черным

Записывает и сохраняет трансляцию на USB-накопитель или сетевой диск

Работает как стриминговый сервер (протоколы RTP/RTS) или клиент (протокол RTMP)

Записывает трансляции по расписанию согласно календарю, который обновляется через интернет

Наложение текста поверх трансляции в реальном времени

Понижающее масштабирование для преобразования видеосигнала до 4K/60 в сигнал разрешением 1080p и ниже для записи и широковещания в режиме реального времени

Может создавать до 4 параллельных видеопотоков из одного источника для простой интеграции с устройствами с разной пропускной способностью

Функция автоматической коммутации входов

Расширенные возможности работы с EDID-данными, включая выбор внешнего, внутреннего и пользовательского блока

Управление с использованием кнопок передней панели, по ИК, RS-232 и IP (Telnet и web-интерфейс)

Входы

1 – HDMI, тип A (розетка)

1 – DisplayPort, разъем DP 20-pin (розетка)

1 – USB, тип C (розетка)

1 – VGA, разъем D-Sub HD15 (розетка)

1 – аудиостерео, разъем miniJack 3,5 мм (розетка)

1 – ИК, разъем miniJack 3,5 мм (розетка)

Выходы

1 – витая пара HDBaseT, разъем RJ45 (розетка)

1 – ИК, разъем miniJack 3,5 мм (розетка)

Порты

1 – Ethernet, разъем RJ45 (розетка)

1 – USB, тип A (розетка)

2 – RS-232, клеммный блок

1 – триггерный, клеммный блок

Полоса пропускания

165 МГц для VGA

Пропускная способность

10,2 Гбит/с (HDMI, DisplayPort, USB-C, HDBaseT)

Максимальное разрешение

4K, 60 Гц (4:2:0)

Спецификации HDCP

1.x, 2.2

Скорость передачи данных последовательного интерфейса

19200 бит/с (управление)

До 115200 бит/с (в байпасном режиме)

Несущая частота ИК-сигналов

30–50 кГц

Защита от электростатических разрядов

±8 кВ (воздушный разряд)

±4 кВ (контактный разряд)

Максимальная длина линии HDMI

15 м (1080p)

5 м (4К/30)

Максимальная длина линии HDBaseT

70 м (1080p, кабель Cat.6A/7)

40 м (4К/30, кабель Cat.6A/7)

Максимальная длина линии DisplayPort

15 м (1080p)

2 м (4К/30)

Максимальная длина линии VGA

2 м

Максимальная длина линии USB

2 м

Цифровое аудио

Частота дискретизации аудио

32, 44.1, 48, 88.2, 96, 176.4, 192 кГц

44.1, 48 кГц (потоковая передача)

Число каналов

до 8

до 2 (потоковая передача)

Эксплуатационные характеристики

Материал корпуса

сталь

Цвет корпуса

черный

Диапазон рабочих температур

0…+40 °C

Диапазон температур хранения

−20…+60 °C

Относ…
