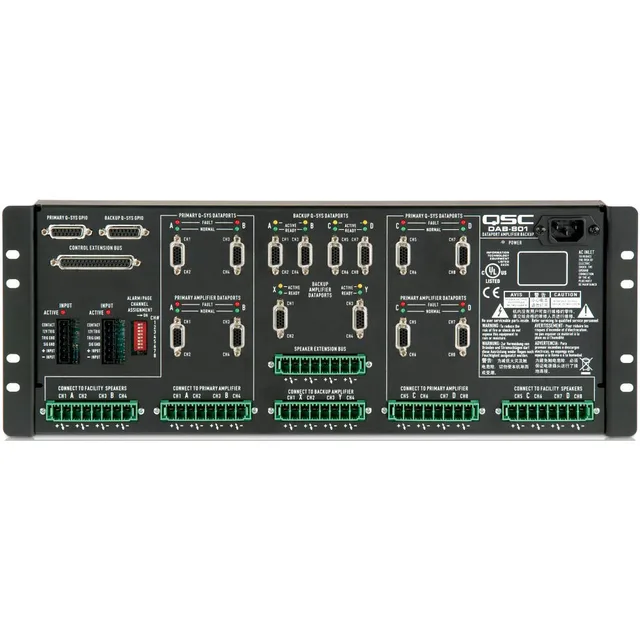

QSC DAB 801

QSC DAB-801 (Dataport Amplifier Backup Panel) – это коммутатор резервного подключения для критически важных систем. Он служит мостом между основными системами и резервными, обеспечивая мгновенное переключение усилителей или модулей I/O Frame в случае необходимости. Один коммутатор QSC DAB-801 поддерживает подключение четырех двухканальных усилителей мощности с одним двухканальным резервным усилителем, либо четырехканального основного усилителя с одним четырехканальным резервным. В аудиосистему могут быть установлены два коммутатора для удвоения количества подключаемого оборудования.

Два разъема типа D-Sub 15-pin допускают прямое подключение пары модулей Q-Sys I/O Frame для полного контроля и мониторинга QSC DAB-801 с помощью ПО Q-Sys Designer. Все основные усилители также контролируются наравне с резервным. Можно запрограммировать периодическую проверку резервного канала для большей уверенности в отказоустойчивости системы.

Входы QSC DAB-801 допускают прямое подключение микрофона, либо записанного сообщения о немедленной эвакуации, которые могут мгновенно перекрывать все остальные сигналы. Второй микрофон может быть подключен вместе с внешним предусилителем.

Каждый QSC DAB-801 предлагает два режима приоритетов – Alarm и Page. Первый обеспечивает перекрывание всех остальных сигналов и используется в критических ситуациях. Второй режим дает возможность перекрытия всех сигналов, кроме Alarm. Данные входы могут быть назначены в любой комбинации на каналы усилителя.

QSC DAB-801 легко интегрируется в любую аудиосистему, состоящую из устройств QSC Q-SYS, занимая минимум пространства. Используются стандартные коннекторы DataPort и легкосъемные блоки терминалов Phoenix/Euroblock. ЖК-индикаторы передней панели дадут возможность контролировать всю систему еще эффективнее.

Особенности платы расширения QSC DAB-801

Коммутатор основных и резервных каналов усилителей

8 коннекторов Phoenix/Euroblock

Управление с помощью фирменного ПО Q-Sys Designer

Подключение высоко- или низкоимпедансной акустики

Характеристики платы расширения QSC DAB-801

Тип коммутатор панелей усилителей

Разъемы 8 x EuroBlock/Phoenix, 2 x HD-15, 14 x DB15, 1 x DB-37

Сопротивление входов Page/Alarm 5 кОм

Максимальная мощность подключаемых усилителей 1200 Вт/канал

Размеры 178 х 483 х 51 мм

Вес 3,5 кг
