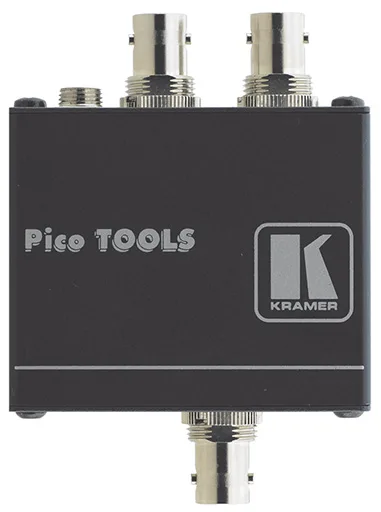

Kramer VM-2UX

VM-2UX – компактный усилитель-распределитель 1:2 сигналов SD/HD/3G/6G/12G-SDI разрешением до 4К/60 (YUV 4:2:2) с эмбеддированным аудио. Устройство производит эквализацию входного сигнала с перетактированием. При использовании коаксиальных SDI-кабелей Kramer стандартное расстояние передачи составляет: 300 м для SD-сигнала; 200 м для HD-сигнала; 100 м для 3G и 6G HD-сигналов; 80 м для 12G 4K-сигналов.

Основные особенностиНадежное проводное соединение – коаксиальные кабели вещательного качества подключаются к разъемам BNC с фиксаторами, что исключает случайные отсоединения линии и гарантирует максимально быструю и качественную передачу несжатых SDI-сигналов в профессиональных распределенных системах

Передача сигнала на большие расстояния без потери качества: эквализация входного сигнала и перетактирование выходного позволяют добиться передачи на сверхдлинные дистанции; с кабелями Kramer расстояние удлинения составляет до 300 м для сигналов SD; 200 м для HD (1,5 Гбит/с); 100 м для 3G и 6G HD-сигналов; 80 м для 12G 4K-сигналов*

Автоматическая подстройка скорости потока от 270 Мбит/с до 12 Гбит/с

Соответствует стандартам SMPTE 259M (SD-SDI), 292M (HD-SDI), 344M (ED-SDI), 424M (3G HD-SDI), ST-2081 (6G-SDI) и ST-2082 (12G-SDI)

Разрешение видеосигнала – вплоть до 4K/60 (4:2:2) с глубиной цвета до 30 бит

Прием и передача сигналов SDI, HD-SDI, 3G HD-SDI, 6G и 12G-SDI со стандартизированными вложенными аудиоканалами и дополнительными данными

Светодиодные индикаторы скорости потока входного, выходного сигналов и питания для удобной эксплуатации и быстрого устранения неполадок

Миниатюрный корпус PicoTOOLS™ без вентиляторов, подходящий для размещения в тесных пространствах; с опциональным адаптером RK-4PT четыре таких прибора монтируются бок о бок в 19″ стойке (1U)

• – Примечание: расстояние передачи зависит от параметров сигнала и качества кабеля, при использовании кабелей сторонних производителей указанные максимальные значения могут снижаться.

Технические характеристики

Входы 1 – SD / HD / ED / 3G / 6G / 12G-SDI, 75 Ом, разъем BNC (розетка)

Выходы 2 – SD / HD / ED / 3G / 6G / 12G-SDI, 75 Ом, разъем BNC (розетка)

Поддерживаемые стандарты SMPTE 259M, 292M, 344M, 424M, ST-2081, ST-2082

• Эквализация сигнала 12 Гбит/с: до 80 м (кабели пр-ва Kramer)
• 3 Гбит/с и 6 Гбит/с: до 100 м
• 1,5 Гбит/с: до 200 м
• SD: до 300 м

Максимальное разрешение 4K 60 Гц (4:2:2), 30 бит

Пропускная способность 12 Гбит/с (-3 дБ)

Максимальный размах выходного видеосигнала 800 мВ (75 Ом)

Связь по переменному току

Индикация тип сигнала (12G/6G, HD 1.5/3G, SD), питание

Диапазон рабочих температур 0… 40 °C

Диапазон температур хранения -40… +70 °C

Относительная влажность воздуха 10… 90 % (без конденсации)

Питание 5 В, 250 мА

Габаритные размеры (ШxГxВ) 62 x 52 x 24 мм

Масса 0,093 кг

В комплектеПрибор VM-2UX – 1 шт.

Блок питания (5.2 В, 4 А) – 1 шт.

Монтажный набор

Краткое руководство пользователя

Сфера примененияСтудии видеопроизводства

Вещательные студии, ПТС, обработка SDI-видео в полевых условиях

Оборудование для обслуживания…
