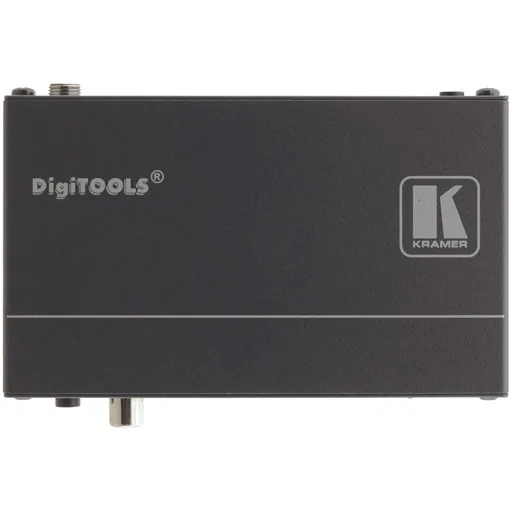

Kramer FC-69

FC-69 – устройство для замешивания аналогового (mJack) аудиосигнала в сигнал HDMI (эмбеддер) и извлечения аналогового (mJack) и цифрового аудиосигнала (S/PDIF) из цифрового сигнала HDMI (деэмбеддер). Разрешение HDMI до 4096х2160, поддерживается HDCP, EDID. Позволяет вводить небалансный аналоговый стереосигнал в HDMI, а также извлекать аудиосигнал из входного сигнала HDMI или обратного аудиоканала (ARC, для выходного сигнала HDMI). Выделенный сигнал подается одновременно на выходы аналогового стерео и S/PDIF (RCA). Поддерживает HDCP 1.4, многоканальное несжатое вложенное аудио, Deep Color, CEC. Производит автоматические эквализацию и перетактование сигнала, благодаря чему увеличивается максимальное расстояние передачи цифрового сигнала. Конфигурация прибора выполняется с помощью DIP-переключателей.

Основные особенностиМаксимальная скорость передачи данных – 8.91 Гбит/с (2.97 Гбит/с на графический канал)

Совместим с HDTV

Поддержка разрешений до 4K (4096x2160/30 Гц, 4:2:0 – 60 Гц), 4Kx2K

Поддержка HDMI: технология ARC, несжатые аудиоканалы, Deep Color, CEC

Эмбедирование аудиосигнала в сигнал HDMI вне зависимости от наличия входного видеосигнала HDMI

Деэмбедирование аудиосигнала одновременно в аналоговом и цифровом виде (S/PDIF) с выбором источника: входной HDMI / ARC выходного HDMI

Технологии Kramer Equalization & re-Klocking™ для компенсации АЧХ кабеля и перетактирования сигнала восстанавливают сигнал для передачи на большие расстояния

Отключение питания 5 В на выходном разъеме HDMI при отсутствии входного сигнала для автоматического выключения дисплея

Настройка параметров посредством DIP-переключателей: фиксация EDID, отключение поддержки HDCP, режим выделения/ встраивания аудиосигнала, отключение питания HDMI (sleep mode)

Компактный корпус Kramer DigiTOOLS шириной 1/3U, три прибора размещаются рядом в стандартной 19″ стойке при помощи опционального адаптера RK-3T

Технические характеристики

Входы 1 – HDMI, разъем типа А (розетка)

1 – аудио стерео, разъем mJack 3.5 мм (розетка)

Выходы 1 – HDMI, разъем типа A (розетка)

1 – аудио стерео, разъем mJack 3.5 мм (розетка)

1 – цифровое аудио S/PDIF, разъем RCA (розетка)

Максимальная скорость передачи данных 8.91 Гбит/с (2.97 Гбит/с на канал)

Коэффициент нелинейных искажений + шум -75 дБ

Поддержка стандартов HDMI, HDCP

Управления DIP-переключатель, 8 шт.

Индикация питание, входной сигнал, выходной сигнал, режим HDCP

Рабочая температура 0... +40 °C

Температура хранения -40... +70 °C

Охлаждение естественное

Материал корпуса алюминий

Питание 5 В, 730 мА

Габаритные размеры (ШxГxВ) 120 x 71.5 x 24.4 мм

Масса около 0.18 кг

Допустимая вибрация ISTA 1A в упаковке (Международная ассоциация по безопасности перевозок)

Соответствие стандартам безопасности CE

Соответствие требованиям защиты окружающей среды RoHS, WEEE

В комплектеЭмбеддер/деэмбеддер FC-69 – 1 шт.

Источник питания – 1 шт.

Резиновые ножки – 4 шт.

Краткое руководство пользователя

Сфера примененияДомашний театр, презентационные и мультимедийные инсталляции

Живые мероприятия

Учебные и…
