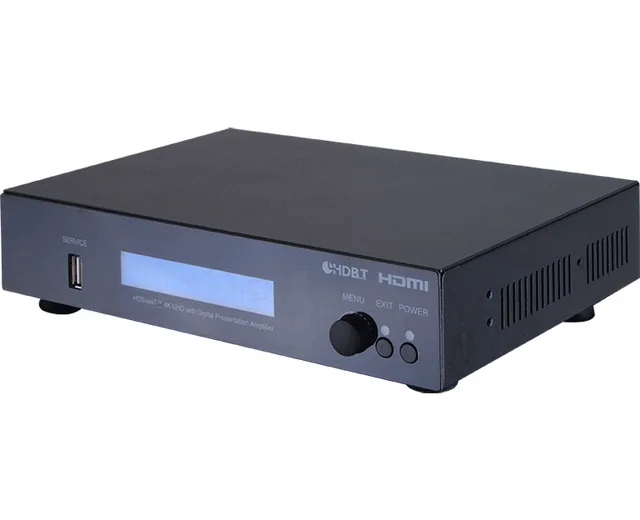

CYPRESS DCT-23HD

DCT-23HD – преобразователь и коммутатор аналоговых и цифровых стереофонических аудиосигналов и видеосигналов HDMI разрешением до 4Kх2K, с поддержкой HDBaseT и встроенным усилителем звука. Входы аудио: аналогового (RCA, mJack), цифрового (коаксиальный, оптический TOSLINK, витая пара Audio-CAT). Поддерживает аудио до 96 кГц/24 бит. Выводит звук на выходы громкоговорителей, выходная мощность стереоусилителя 30 Вт на канал. Устройство использует технологию HDBaseT™ для интеграции локального оборудования с удаленным. Функционал HDBaseT включает передачу/прием по одному кабелю витой пары CAT5e/6/7 длиной до 100 м сигналов видео и аудио высокой четкости, сигналов управления (ИК, RS-232), Ethernet и PoC (Power over Cable). На принимающей стороне могут быть HDBaseT-приемники или другой DCT-23HD. Преобразователь-коммутатор может использоваться для эмбеддирования звука, звукоусиления и удлинения AV-сигналов, подходит для систем Public Address, проведения конференций и презентаций.

Основные особенностиЦифро-аналоговое и аналого-цифровое преобразование аудиосигнала

Поддерживает на входе с частотой дискретизации до 96 кГц и многоканальное аудио LPCM до 5.1

Встроенный усилитель мощности 2x30 Вт / 4 Ом с выходом на громкоговорители

Звук подается одновременно на выходы цифрового и аналогового аудио

Поддержка HDMI: разрешения до 4Kx2K, 3D-видеоформаты, Deep Color до 36 бит, вложенное аудио в форматах сжатия без потерь

Работает с видеосигналами разрешением до 4Kx2K (3840x2160 при 24/25/30 Гц и 4096x2160 при 30 Гц)

Расстояние передачи/приема по витой паре HDBaseT (кабель CAT5e/6/7) – до 100 м

Дальность приема по витой паре Audio-CAT – до 300 м

Полное соответствие 5Play™: передача по одной витой паре сигналов видео, аудио, Ethernet, Power over Cable (PoC) и сигналов управления (ИК/RS-232)

Настройка и управление: кнопками с передней панели, с помощью инфракрасного пульта ДУ, через интерфейс RS-232, по IP (протокол Telnet, web-интерфейс)

OLED-дисплей для вывода информации о текущих настройках

Компактный надежный металлический корпус, в комплект включен набор уголков для установки в рэковую стойку

Технические характеристики

Входы 1 – HDMI, тип А (розетка)

1 – витая пара HDBaseT, разъем RJ45 (розетка)

1 – цифровое аудио, оптический интерфейс TOSLINK

1 – цифровое аудио, разъем RCA (розетка)

1 – аналоговое аудиостерео, разъемы RCA (розетка)

1 – аналоговое аудиостерео, разъем mJack 3.5 мм (розетка)

1 – ИК, разъем mJack 3,5 мм (розетка)

Выходы 1 – витая пара HDBaseT, разъем RJ45 (розетка)

1 – HDMI, тип А (розетка)

1 – для подключения громкоговорителей, усиленный, винтовые зажимы

1 – ИК, разъем mJack 3,5 мм (розетка)

Порты 1 – витая пара Audio-CAT, разъем RJ45 (розетка)

1 – Ethernet, разъем RJ45 (розетка)

1 – RS-232, разъем D-sub D9 (розетка)

1 – USB (сервисный), тип A (розетка)

Полоса пропускания видеосигнала 300 МГц / 9 Гбит/с

Скорость Ethernet 100 Мбит/с

Частота дискретизации аудио до 96 кГц

Уровень входного/выходного аналогового аудиосигнала 2 В ±0,2 (среднеквадратичное)

Поддерживаемые разрешения…
