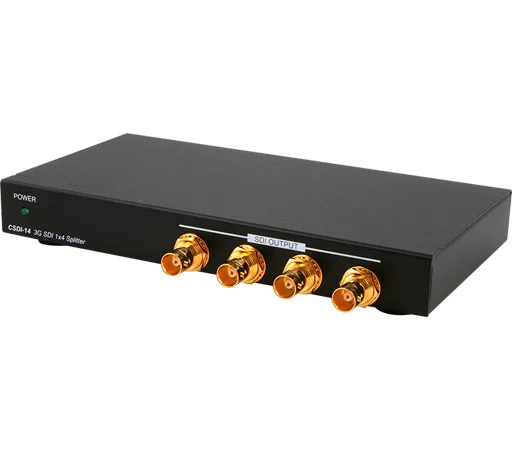

CYPRESS CSDI-14

CSDI-14 – усилитель-распределитель 1:4 сигналов SDI, HD-SDI и 3G HD-SDI. Устройство принимает сигнал SDI, распределяет его без потери качества одновременно на четыре выхода SDI. Производит восстановление сигнала при передаче по длинным линиям, поддерживает скорость передачи данных до 2,970 Гбит/с.

Основные особенностиПоддерживает сигналы SDI, HD-SDI и 3G HD-SDI

Передает сигнал одновременно на четыре выхода 3G-SDI

Поддерживает передачу данных: 2,970 Гбит/с, 2,970/1.001 Гбит/с, 1,485 Гбит/с, 1,485/1,001 Гбит/с и 270 Мбит/с

Поддерживает стандарты SDI SMPTE 425M (уровень A и уровень B), 424M, 292M и 259M-C

Восстановление сигнала при передаче по длинным линиям

Длина линии передачи сигналов SDI – до 300 метров, 200 метров для HD-SDI и 100 метров для 3G SDI

Технические характеристики

Вход 1 – SDI/HD-SDI/3G HD-SDI, разъемы BNC (розетка)

Выходы 4 – SDI/HD-SDI/3G HD-SDI, разъемы BNC (розетка)

Поддержка стандартов SMPTE 425M (уровни A и B), 424M, 292M и 259M-C

Скорость передачи данных до 2,970 Гбит/с, 2,970/1,001 Гбит/с

Стандарты SDI SD-SDI – SMPTE 259M-C, 270 Мбит/с

HD-SDI – SMPTE 292M, 1,485 и 1,485/1,001 Гбит/с

3G-SDI – SMPTE 424M/425M-AB, 2,970 и 2,970/1,001 Гбит/с

Расстояние передачи SDI до 300 м

200 м для HD-SDI

100 м для 3G SDI

Защита от электростатических разрядов ±8 кВ (через воздух), ±4 кВ (при касании)

Материал корпуса металл

Цвет черный

Индикация питание

Рабочая температура 0... +40 °C

Температура хранения -20... +60 °C

Относительная влажность воздуха от 20% до 90% без конденсации

Питание 5 В, 2.6 А

Потребляемая мощность 5 Вт

Габаритные размеры (ШxГxВ) 200 x 138 x 30 мм

Масса 0,9 кг

В комплекте блок питания
