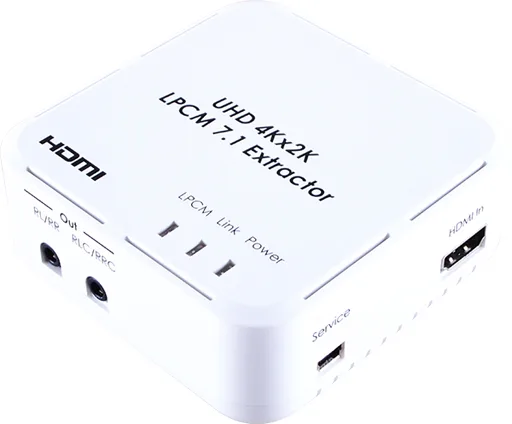

CYPRESS CPRO-11SE8

CPRO-11SE8 – деэмбеддер сигналов многоканального аналогового и цифрового аудио S/PDIF, передаваемого через оптический интерфейс Toslink, из аудиоканала сигнала HDMI. Прибор извлекает звук из аудиоканала сигнала HDMI, производит цифро-аналоговое преобразование, после чего выводит его на выходы аналогового аудио. Также, передает сигнал на синхронизированный оптический выход цифрового аудио для подключения совместимого усилителя. Поддерживает аудио с частотой дискретизации до 192 кГц, сигналы видео сверхвысокой четкости с 3D, соответствует требованиям HDCP. Выполнен в компактном и легком пластиковом корпусе.

Основные особенностиСовместим с HDMI и DVI 1.0, соответствует требованиям HDCP 1.2

Поддерживаемая частота дискретизации аудио на входе и цифровом оптическом выходе до 192 кГц

Поддержка форматов аудио с высоким битрейтом

Поддержка 3D и разрешений до 4Kx2K

Выходы аудио могут работать без подключения источника отображения к выходу HDMI

Выход многоканального аналогового аудио на четырех разъемах мини-джек 3,5 мм

Длина линии передачи сигнала по кабелю HDMI – до 15 метров с разрешением 1080p при 8-разрядной глубине кодирования цвета, до 10 метров при 12-разрядной глубине кодирования цвета, а также при разрешении 4Kx2K

Встроенный EDID-эмулятор для аудио. Возможность выбора настроек: LPCM 7.1CH, внешний (TV) или цифрового аудио (Bitstream audio). Для регулировки предусмотрен переключатель на корпусе устройства

Сквозная передача сигналов управления CEC

Компактный и легкий пластиковый корпус

Технические характеристики

Входы 1 – HDMI, тип «А» (розетка)

1 – Min USB (для обслуживания), тип «B» (розетка)

Выходы 1 – HDMI, тип «А» (розетка)

1 – S/PDIF, оптический интерфейс Toslink

4 – многоканальное аудио, разъем mJack 3,5 мм (розетка)

Полоса пропускания видео 340 МГц (10,2 Гбит/с)

• Поддерживаемые форматы аудио HDMI: LPCM 2/5.1/7.1CH, Dolby Digital 2–5.1CH, DTS 2–5.1CH, Dolby Digital Plus, Dolby TrueHD & DTS-HD Master Audio
• Toslink: LPCM 2CH, Dolby Digital 2–5.1CH & DTS 2–5.1CH
• Аналоговые выходы: LPCM 7.1CH

Поддерживаемая частота дискретизации аудио до 192 кГц (для HDMI и Toslink)

Длина линии передачи по кабелю HDMI на вход/выход до 15 метров при 8-разрядной глубине кодирования цвета с разрешением 1080p; до 10 метров при 12-разрядной глубине кодирования цвета с разрешением 1080p и 4Kx2K

Защита от электростатических разрядов ±8 кВ (через воздух), ±6 кВ (при касании)

Корпус пластиковый белого цвета

Индикаторы питание, наличие соединения, активность режима EDID LPCM 7.1CH

Рабочая температура 0... +40 °C

Температура хранения -20... +60 °C

Относительная влажность воздуха от 20% до 90% без конденсации

Питание 5 В; 1,2 А

Потребляемая мощность 2,37 Вт

Габаритные размеры (Ш x Г x В) 85 x 87,5 x 34 мм

Масса 0,102 кг

В комплекте блок питания

Дополнительная информация о

CPRO-11SE8 Руководство пользователя на английском языке
