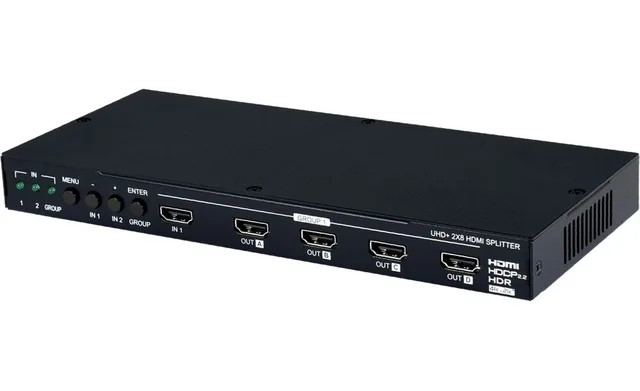

CYPRESS CPLUS-V8PT

CPLUS-V8PT – усилитель-распределитель 2:8 сигналов интерфейса HDMI разрешения 4Kх2K, 3D, может работать в режиме двух независимых сплиттеров 1:4. Поддерживает сигналы разрешением до 4096x2160/60 с цветовым пространством YUV 4:4:4, HDR до 12 бит, защищенные HDCP 1.4 или 2.2. Полоса пропускания 600 МГц. Есть редактор EDID. С помощью CEC-команды переключает все подключенные дисплеи на отображение сигнала с распределителя. Поддерживаются кодеки многоканального встроенного аудио LPCM 7.1, Dolby TrueHD, Dolby Digital Plus и DTS-HD Master Audio с частотой дискретизации до 192 кГц. Управление устройством осуществляется по RS-232.

Поддержка HDMI с использованием HDR, 3D и 4K, 60 Гц, DVI 1.0

Совместимость с HDCP 2.2 и 1.x

Распределение видеосигналов с разрешением до 4K UHD (18 Гбит/с, 4K, 50/60 Гц, 4:4:4, 8 бит)

HDMI-сплиттер на 8 выходов, 2 входа и функцией автоматической смены входного сигнала

Функция Group Mode позволяет устройству работать в режиме двух независимых сплиттеров 1:4

Поддержка HDR (High Dynamic Range) с глубиной цвета 10 и 12 бит

Сквозная передача аудиоформатов, включая LPCM 7.1, Bitstream и HD Bitstream

Функция масштабирования 4К до 1080p и преобразование цветового пространства (смена с 4:4:4 на 4:2:0) каждого отдельного выходного сигнала

Отдельный процессор, отвечающий за обработку HDCP каждого выходного сигнала, обеспечивает стабильную передачу HDCP-данных

8 собственных EDID-блоков, 8 EDID-блоков подключенных устройств и 2 пользовательских EDID-блока

Поддержка CEC-команды «активный источник», которая c периодом в 10 минут принудительно переключает совместимые дисплеи на сигнал с CPLUS-V8PT

Элементы управления находятся на передней панели устройства

Сфера примененияПроведение презентаций в учебных классах и лекционных залах

Шоурумы и демонстрационные залы

Информационные дисплеи в вестибюлях отелей

Рекламные мониторы

Входы

2 – HDMI, тип А (розетка)

Выходы

8 – HDMI, тип A (розетка)

Порты

1 – RS-232, разъем D-Sub DE9 (розетка)

1 – USB (сервисный), тип mini-B (розетка)

Полоса пропускания

600 МГц

Пропускная способность

18 Гбит/с (6 Гбит/с на канал)

Максимальное разрешение

4K, 60 Гц

Спецификации HDCP

1.x, 2.2

Максимальная длина линии HDMI

15 м — 1080p/60 (8 бит)

10 м — 1080p/60 (12 бит)

5 м — 4K/30 (4:4:4, 8 бит)

3 м — 4K/60 (4:4:4, 8 бит)

Защита от электростатических разрядов

±8 кВ (воздушный разряд)

±4 кВ (контактный разряд)

Материал корпуса

металл

Цвет корпуса

черный

Диапазон рабочих температур

0…+40 °C

Диапазон температур хранения

−20…+60 °C

Относительная влажность воздуха

20…90 % (без конденсации)

Питание

5 В, 3 А

Потребляемая мощность

9,57 Вт

Габаритные размеры (ШxГxВ)

240 x 103 x 25 мм

Масса

0,62 кг

Усилитель-распределитель CPLUS-V8PT — 1 шт.

Блок питания 5 В, 3 А — 1 шт.

Кабель-переходник с клеммной колодки (3-конт.) на RS-232 D-Sub D9 — 1 шт.

Руководство пользователя

Руководства пользователяCPLUS-V8PT — руководство пользователя ENG (06.09.2018, VS2)

Брошюры и листовкиCPLUS-V8PT — листовка ENG (2018)
