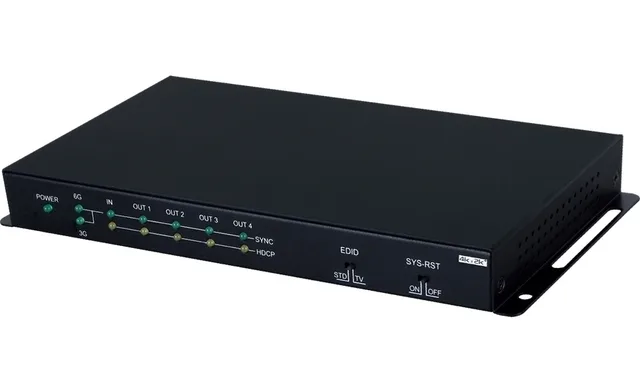

CYPRESS CPLUS-V4T

CPLUS-V4T – усилитель-распределитель 1:4 сигналов интерфейса HDMI разрешения 4Kх2K, 3D. Поддерживает сигналы разрешением до 4096x2160/60 с цветовым пространством YUV 4:4:4, HDR до 12 бит, защищенные HDCP 1.4 или 2.2. Полоса пропускания 600 МГц. Два режима работы с EDID-данными – «Стандарт» и «ТВ». С помощью CEC-команды переключает все подключенные дисплеи на отображение сигнала с распределителя. Поддерживаются кодеки многоканального встроенного аудио LPCM 7.1, Dolby TrueHD, Dolby Digital Plus и DTS-HD Master Audio с частотой дискретизации до 192 кГц.

Поддержка HDMI с использованием HDR, 3D и 4K, 60 Гц, DVI 1.0

Совместимость с HDCP 2.2 и 1.x

1 HDMI-вход и 4 HDMI-выхода

Распределение видеосигналов с разрешением до 4K UHD (18 Гбит/с, 4K, 50/60 Гц, 4:4:4, 8 бит)

Поддержка HDR (High Dynamic Range) с глубиной цвета 10 и 12 бит

Сквозная передача аудиоформатов, включая LPCM 7.1, Bitstream и HD Bitstream

Автоматическое масштабирование 4К до 1080p и преобразование цветового пространства (смена с 4:4:4 на 4:2:0) каждого отдельного выходного сигнала в соответствии с EDID используемого дисплея

Отдельный процессор, отвечающий за обработку HDCP каждого выходного сигнала, обеспечивает стабильную передачу HDCP-данных

Простой интерфейс управления EDID-данными

Поддержка CEC-команды «активный источник», которая c периодом в 10 минут принудительно переключает совместимые дисплеи на сигнал с CPLUS-V4T

Элементы управления находятся на передней панели устройства

Сфера примененияПроведение презентаций в учебных классах и лекционных залах

Шоурумы и демонстрационные залы

Информационные дисплеи в вестибюлях отелей

Рекламные мониторы

Входы

1 – HDMI, тип А (розетка)

Выходы

4 – HDMI, тип A (розетка)

Порты

1 – Ethernet, разъем RJ45 (розетка)

1 – USB (сервисный), тип mini-B (розетка)

Полоса пропускания

600 МГц

Пропускная способность

18 Гбит/с (6 Гбит/с на канал)

Максимальное разрешение

4K, 60 Гц

Спецификации HDCP

1.x, 2.2

Максимальная длина линии HDMI

15 м — 1080p/60 (8 бит)

10 м — 1080p/60 (12 бит)

5 м — 4K/30 (4:4:4, 8 бит)

3 м — 4K/60 (4:4:4, 8 бит)

Защита от электростатических разрядов

±8 кВ (воздушный разряд)

±4 кВ (контактный разряд)

Материал корпуса

металл

Цвет корпуса

черный

Диапазон рабочих температур

0…+40 °C

Диапазон температур хранения

−20…+60 °C

Относительная влажность воздуха

20…90 % (без конденсации)

Питание

5 В, 2,6 А

Потребляемая мощность

3,08 Вт

Габаритные размеры (ШxГxВ)

231,5 x 117 x 25 мм

Масса

0,61 кг

Усилитель-распределитель CPLUS-V4T — 1 шт.

Блок питания 5 В, 1.2 А — 1 шт.

Виброизоляционные ножки — 4 шт.

Руководство пользователя

Технические спецификацииCPLUS-V4T — техническая спецификация ENG (2019, v1.0.1)

Руководства пользователяCPLUS-V4T — руководство пользователя ENG (06.09.2018, VS2)
